Pumpskola

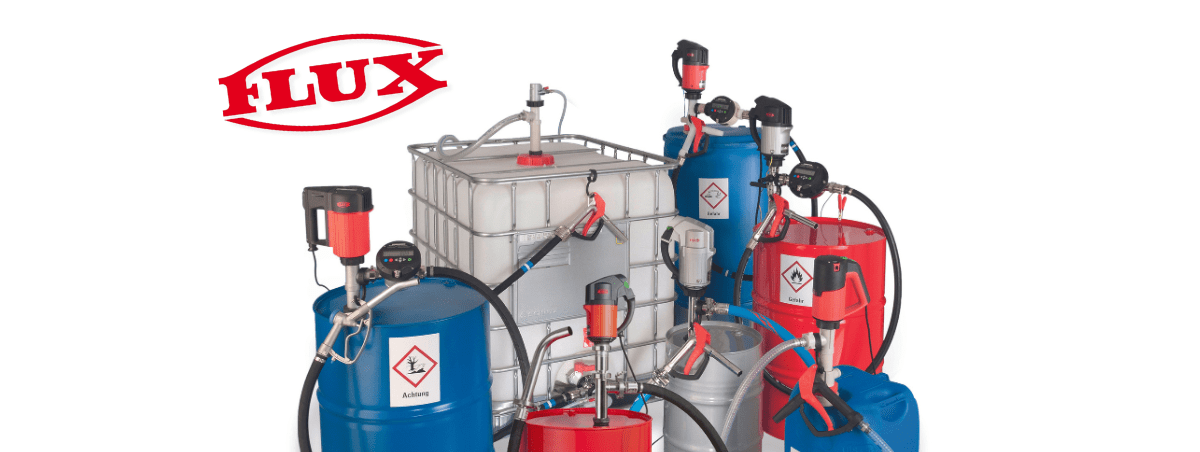

Fatpumpen från FLUX är en mångsidig pump som kan hantera allt från låga till höga viskositeter, inklusive aggressiva och lättantändliga vätskor. Den modulära designen gör det möjligt att använda olika pumpar med samma motor, och tack vare deras låga vikt kan de enkelt transporteras mellan olika behållare. Detta säkerställer en smidig och effektiv pumpningsprocess med kort genomloppstid.

Hur är en Fatpump konstruerad?

FLUX-fatpumpar fungerar med hjälp av en impeller som är fäst vid en axel som drivs av en motor. När motorn har startat snurrar impellern och transporterar vätskan axiellt till pumpens utlopp utan att skapa pulsering. Det är viktigt att impellern är helt täckt av vätskan för att pumpen ska fungera. Pumparna kan tillfälligt användas mot en stängd ventil som till exempel ett pistolhandtag eller en kulventil, upp till driftstemperaturer som anges av tillverkaren.

Axiellt betyder att något är i linje med en axel. När det gäller "axiellt flöde" eller en "axiell impeller", innebär det att vätskan rör sig i samma riktning som axeln på pumpen.

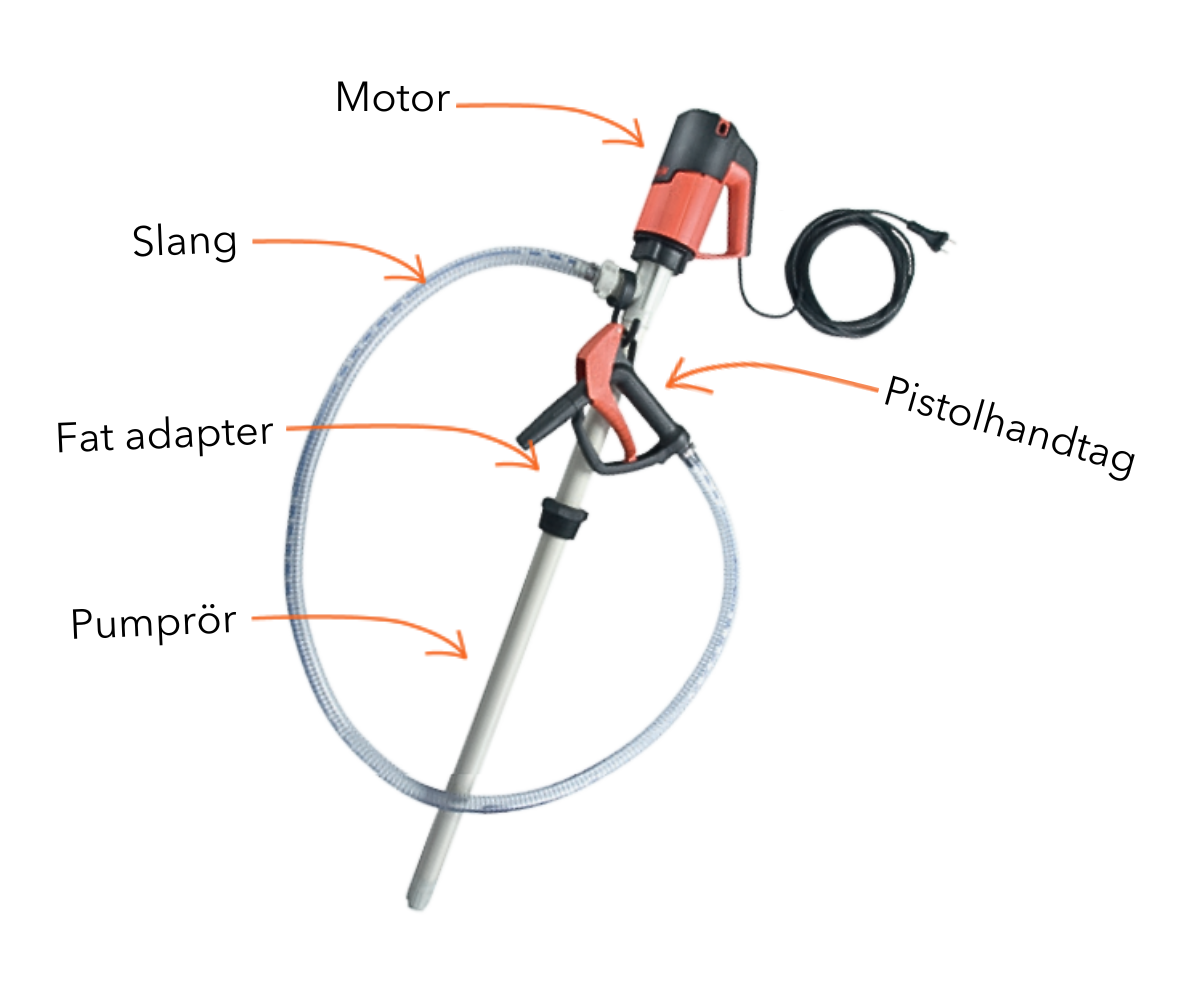

EXEMPEL PÅ ETT FATPUMPS KIT

Motor: Fatpumpen har en motor som kan vara elektrisk, tryckluftsdriven eller batteridriven.

Pumprör: Ett långt, smalt rör som sätts in i fatet eller behållaren. Rörlängden är anpassad för att nå botten av behållaren.

Impeller eller Rotor: En roterande del inne i röret som driver vätskan upp genom röret.

Slang eller Utloppsrör: Leder vätskan från pumpen till önskad plats.

Divider

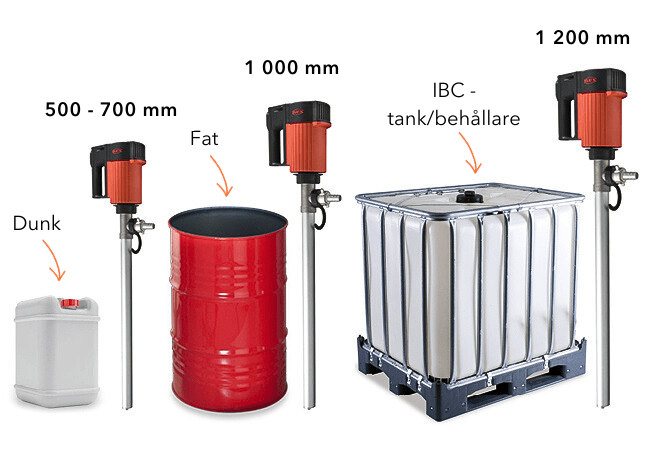

Välj rätt Pump för alla behållare

Användare av våra fatpumpar undrar ofta "vilken längd på pumpröret behöver vi egentligen för våra behållare?"

Vi erbjuder alla FLUX-fatpumpar i standardlängder på 700 mm, 1 000 mm och 1 200 mm. Naturligtvis kan vi även erbjuda speciallängder från ca 300 mm upp till 3 000 mm för dina specifika behov.

Lämpliga Motorer för alla behov

För att driva FLUX-fatpumpar finns ett brett utbud av elektriska och tryckluftsdrivna motorer tillgängliga.
Även om du arbetar i farliga områden eller med brandfarliga vätskor. Beroende på applikation kan FLUX fatpumpar kombineras med olika motorer - kommutatormotorer, borstlösa motorer, trefasmotorer och tryckluftsmotorer.

Divider

Viktigt att veta när du väljer Pumptyp - Mekanisk axeltätning eller utan mekanisk axeltätning

För standardapplikationer erbjuder FLUX två högkvalitativa pumptyper: pumpar med mekanisk axeltätning eller tätningslösa pumpar i vätskeområdet.

FATPUMP MED MEKANISK AXELTÄTNING

Idealisk för frekventa mediabyten, härdande media, snabbt torkande media och kristalliserande medier.
Kan enkelt och snabbt montera isär i huvudkomponenter för rengöring.
Har en högre livslängd på slitande medier jämfört med tätningslösa pumpar.
Hög stabilitet hos plastpumpar möjliggör nedsänkningslängder på upp till 3000 mm.
Versioner i rostfritt stål och Hastelloy C kan användas i farliga områden.
FOOD-versionen uppfyller EC 1935/2004 och FDA CFR 21 för kontakt med livsmedel.

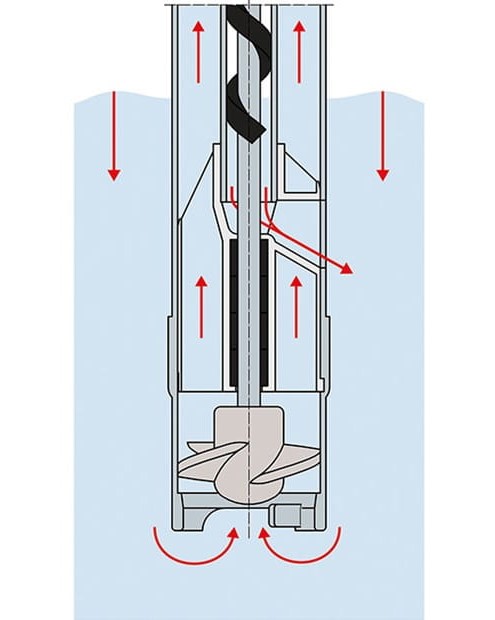

FATPUMP UTAN MEKANISK AXELTÄTNING (tätningslös)

Inget tätningsslitage.
Optimal tömning av innerrör.
Lång livslängd & lagerlivslängd.
Lågt slitage på styrbussningar och axel.
Särskilt lämplig för saltsyra och kromsyra.
Version i rostfritt stål för användning i Ex-klassade områden.
Det finns även versioner för användning med AdBlue®.

Divider

IMPELLER FÖR ÖNSKAT FLÖDE

FLUX erbjuder två olika typer av impellrar.

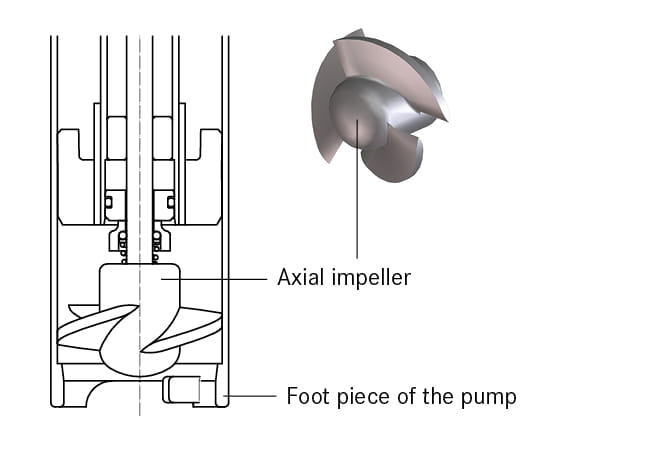

Den axiella impellerns geometri ger små flödesförluster i omkretsriktning, strömmen är nästan helt axiell.
Används när höga flödeshastigheter krävs vid låga tryckbehov.

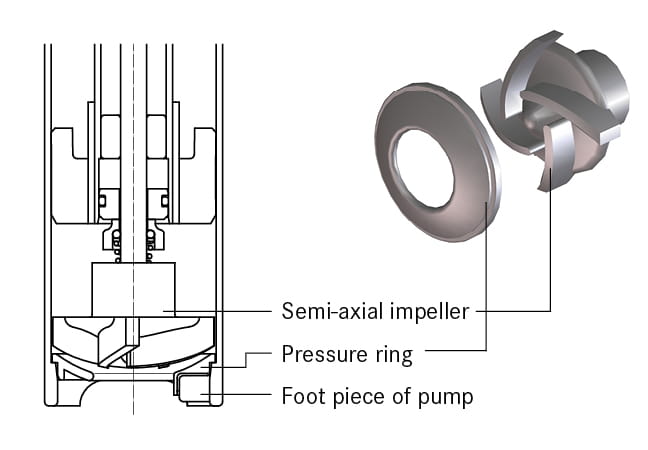

Geometrin hos det halvaxiella impellern (Z-version) ger huvudsakligen ett flöde i omkretsriktning. I kombination med tryckringen omdirigeras strömmen i axiell riktning. Detta resulterar i högre tryck vid lägre flöde. Halvaxiella impellrar används vid ökade tryckkrav.
Alla impellrar är i eten-tetrafluoreten (ETFE).
Axiella impellrar med en diameter på 38 mm finns även i rostfritt stål.

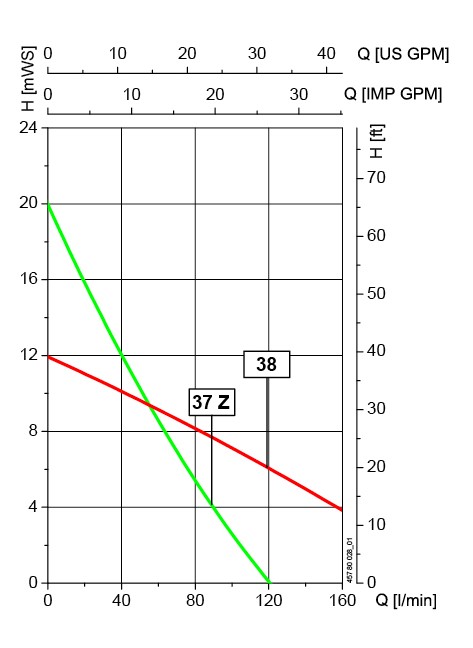

Jämförelse mellan en axiell impeller 38 mm och en halvaxiell impeller (Z) 37 mm.
Båda sitter på en fatpump F 430 med motor F457.

ANVÄNDNING AV AXIELL IMPELLER

För högre flöden – lägre tryck.
För lättare vätskor med densitet upp till 1,3 kg/dm3.
Vid kortare transportlängder.
Vid lägre tryckhöjder.
För installationer med låga tryckförluster.

ANVÄNDNING AV HALVAXIELL IMPELLER (Z)

För högre tryck – lägre flöden.
För tyngre vätskor med densitet över 1,3 kg/dm3.
Vid längre transportlängder.
Vid högre tryckhöjder.
För installationer med tryckförluster, t.ex. pga ventiler och kopplingar.

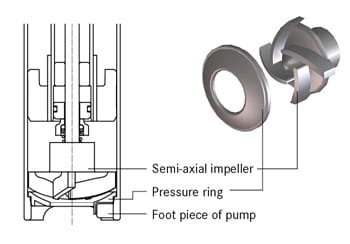

semi-axial impeller

FÖR MINDRE MÄNGDER

De små fatpumparna JUNIORFLUX och COMBIFLUX är särskilt lämpliga för fyllning av relativt små mängder från behållare som kannor och fat/fat upp till 200 liter. Combiflux har även en snabbkoppling för en enkel anslutning av motor och pump.

FÖR OLIKA APPLIKATIONER OCH VÄTSKOR

Såsom syror, alkalier, bränslen (bensin, diesel), oljor, kemikalier, vatten samt farmaceutiska och kosmetiska medier och mycket mer.

DESINFEKTIONSMEDEL OCH RENGÖRINGSMEDEL

Fatpumpar av rostfritt stål och polypropen för att pumpa och dosera desinfektionsmedel och rengöringsmedel.

ATEX-OMRÅDEN I UTFÖRANDE

I vårt utbud från FLUX finns fatpumpar godkända för användning i ATEX-zonområden (enligt ATEX-direktivet 2014/34/EU). Dessa produkter känns igen på den röda Ex-symbolen.

LIVSMEDEL OCH HYGIENISKA APPLIKATIONER

FLUX livsmedelspumpar uppfyller de senaste europeiska säkerhetsstandarderna för ytor som kommer i kontakt med livsmedel. De uppfyller kraven i förordning (EG) nr 1935/2004 och plastförordningen (EU)
