DELLMECO

DME - Metall

Elektrisk membranpump

Dellmeco DME motordriven membranpump är en energi effektiv elektromekanisk dubbelmembranpump. Pumpteknologin är speciellt designad för att klara universella applikationer. för låga tryck-upp till 6bar. DME pumpen är kompakt, robust, kräver ingen smörjning och förberedande service är lätt att genomföra. Lämplig för syror, olja, lösningsmedel, färg, slam, avloppsvatten m.m.
  • Flöde max 830 l/min
  • Tryck max 6 bar
  • Självsugande max 8,0 m
  • Hanterar partiklar och viskösa vätskor
  • Aluminium, Aluminium/PTFE, Gjutjärn och SS syrafast stål
DME - Metall, en elektrisk membranpump från Dellmeco.

DME Metal<br />

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
DELLMECO

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde max 54 l/min
Tryck max 6 bar
Anslutning sugsida G3/4"
Anslutning trycksida G3/4"
Sughöjd torr 3 m
Sughöjd våt 8 m
Material Membran PTFE
Material O-ring PTFE
Material Pumphus Aluminium
Material Ventiler PTFE
Motoreffekt 0,75 kW
Temperaturområde till 120 °C
Partikelstorlek max 4 mm
Vikt 35 kg

Nerladdningsbara filer

Pumpvärden

Flödeskurva DME - Plast, Elektrisk membranpump Dellmeco

Selection_curve.tif

EXEMPEL:
För att optimera livslängd och effektivitet så rekomenderar vi att man hamnar mitt på kurvan.
1, Kapacitetsbehov, flöde och tryck.
(exempel: 50 l/min och 4 bar)
2, Ungefärligt behov av lufttryck och luftflöde för pump att hantera ovan behov.
(exempel: luftflöde = 0,40 Nm3/min, lufttryck 6 bar)

Ritningar och teknisk information

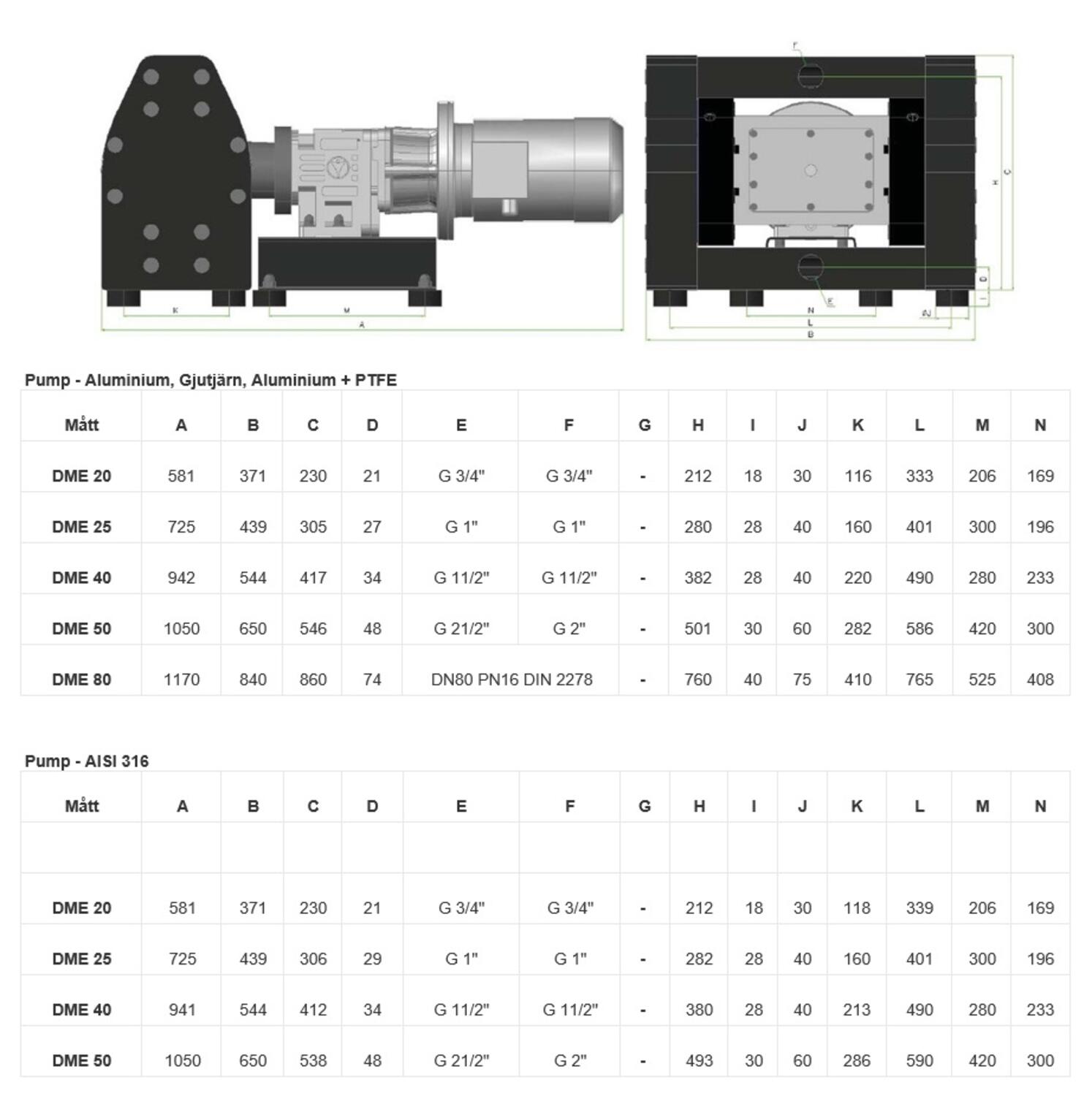

Ritning Mått DME

Viscositets konverterare

En produkts viskositet påverkar pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1cPs.
Ex. Vid ex. behov på 200 l/min och en viskositet på 2 000 cPs, resulterar i ett behov av flöde på 248 l/min.

Produktinformation

Dellmeco DME motordriven membranpump är en energi effektiv elektromekanisk dubbelmembranpump. Pumpteknologin är speciellt designad för att klara universella applikationer. för låga tryck-upp till 6bar.

DME pumpen är kompakt, robust, kräver ingen smörjning och förberedande service är lätt att genomföra. Lämplig för syror, olja, lösningsmedel, färg, slam, avloppsvatten m.m.

Pumparna är okänsliga för torrkörning, är självsugande, hanterar trögflytande medier som också kan vara slitande samt innehålla fasta partiklar. Kapacitet och tryck kan regleras med frekvensomriktare.

OBS, pumpen kan inte gå mot stängd ventil.


DME - metall serien finns också i EX utförande.





Flödesreduktion viskositet

En produkts viskositet kan påverka pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1 cPs.

Värdet måste reduceras motsvarande när man pumpar viskösa vätskor.





Teknisk information

Pumpmodell DME

20

25

40

50

80

Max flöde (l/min)

44 (54)

65 (82,5)

183 (230)

400 (450)

790 (830)

Max tryck (bar)

6

Maximal frekvens (Hz)

140% (Ex 70Hz på normalfrekvens 50Hz)

Motoreffekt (kW)

0,75

1,5

2,2

5,5

9,2

Portanslutning sugsida

G 3/4"

G 1"

G 1 1/2"

G 2 1/2"

DN80,PN10/16

Portanslutning trycksida

G 1/2"

G 1"

G 1 1/2"

G 2"

DN80,PN10/16

Sughöjd torr (m)

3,0

Sughöjd våt (m)

8,0

Max storlek partiklar (mm)

4

7

10

12

15

Max temperatur Aluminium (°C)

    80* (med NBR, EPDM membran)

120* (med TFM/PTFE membran)

Max temperatur Gjutjärn (°C)

    80* (med NBR, EPDM membran)

120* (med TFM/PTFE membran)

Max temperatur AISI 316 (°C)

     80* (med NBR, EPDM membran)

120* (med TFM/PTFE membran)

Vikt Aluminium (kg)

35

70

120

210

330

Vikt Gjutjärn (kg)

45

89

150

247

-

Vikt AISI 316 (kg)

48

95

160

270

330

Material pumphus

Aluminium, Aluminium/PTFE-belagd, Gjutjärn, AISI 316

Membran alternativ

NBR, EPDM alt TFM/PTFE

Ventil kula (material)

NBR, EPDM, PTFE, AISI 316, PU (polyuretan)

O-ringar

NBR, EPDM, FEP/FKM

ATEX-klass (Options)

ATEX II 2GD TX

 *Den angivna temperaturen är för kortare perioder (5-8 min á timme) annars 10 grader lägre.



Rekommenderad olja för pumphuset - 5W-30 helsyntetisk, Dexos 2.

Tillbehör/Reservdelar

Favoriter Varianter Material Membran Tryck max Flöde max Sughöjd torr Material Pumphus Lagersaldo
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20ATT Kopierad!
PTFE
6 bar
54 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25ATT Kopierad!
PTFE
6 bar
82,5 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40ATT Kopierad!
PTFE
6 bar
230 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20AEE Kopierad!
EPDM
6 bar
54 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25AEE Kopierad!
EPDM
6 bar
82,5 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40AEE Kopierad!
EPDM
6 bar
230 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20ANN Kopierad!
NBR
6 bar
54 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25ANN Kopierad!
NBR
6 bar
82,5 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40ANN Kopierad!
NBR
6 bar
230 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20CTT Kopierad!
PTFE
6 bar
54 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25CTT Kopierad!
PTFE
6 bar
82,5 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40CTT Kopierad!
PTFE
6 bar
230 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20CEE Kopierad!
EPDM
6 bar
54 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25CEE Kopierad!
EPDM
6 bar
82,5 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40CEE Kopierad!
EPDM
6 bar
230 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20CNN Kopierad!
NBR
6 bar
54 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25CNN Kopierad!
NBR
6 bar
82,5 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40CNN Kopierad!
NBR
6 bar
230 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20STT Kopierad!
PTFE
6 bar
54 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25STT Kopierad!
PTFE
6 bar
82,5 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40STT Kopierad!
PTFE
6 bar
230 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20SEE Kopierad!
EPDM
6 bar
54 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25SEE Kopierad!
EPDM
6 bar
82,5 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40SEE Kopierad!
EPDM
6 bar
230 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20SNN Kopierad!
NBR
6 bar
54 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25SNN Kopierad!
NBR
6 bar
82,5 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40SNN Kopierad!
NBR
6 bar
230 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" ALU. PTFE/PTFE 5,5kW
Art:
DME50ATT Kopierad!
PTFE
6 bar
450 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 ALU. PTFE/PTFE 9,2kW
Art:
DME80ATT Kopierad!
PTFE
6 bar
830 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" ALU. EPDM/EPDM 5,5kW
Art:
DME50AEE Kopierad!
EPDM
6 bar
450 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 ALU. EPDM/EPDM 9,2kW
Art:
DME80AEE Kopierad!
EPDM
6 bar
830 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" ALU. NBR/NBR 5,5kW
Art:
DME50ANN Kopierad!
NBR
6 bar
450 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 ALU. NBR/NBR 9,2kW
Art:
DME80ANN Kopierad!
NBR
6 bar
830 l/min
3 m
Aluminium
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20BTT Kopierad!
PTFE
6 bar
54 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25BTT Kopierad!
PTFE
6 bar
82,5 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40BTT Kopierad!
PTFE
6 bar
230 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" ALU/PTFE. PTFE/PTFE 5,5kW
Art:
DME50BTT Kopierad!
PTFE
6 bar
450 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 ALU/PTFE. PTFE/PTFE 9,2kW
Art:
DME80BTT Kopierad!
PTFE
6 bar
830 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME20BEE Kopierad!
EPDM
6 bar
54 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME25BEE Kopierad!
EPDM
6 bar
82,5 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
Art:
DME40BEE Kopierad!
EPDM
6 bar
230 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" ALU/PTFE. EPDM/EPDM 5,5kW
Art:
DME50BEE Kopierad!
EPDM
6 bar
450 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 ALU/PTFE. EPDM/EPDM 9,2kW
Art:
DME80BEE Kopierad!
EPDM
6 bar
830 l/min
3 m
Aluminium, PTFE
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" Gjutjärn. PTFE/PTFE 5,5kW
Art:
DME50CTT Kopierad!
PTFE
6 bar
450 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 Gjutjärn. PTFE/PTFE 9,2kW
Art:
DME80CTT Kopierad!
PTFE
6 bar
830 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" Gjutjärn. EPDM/EPDM 5,5kW
Art:
DME50CEE Kopierad!
EPDM
6 bar
450 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 Gjutjärn. EPDM/EPDM 9,2kW
Art:
DME80CEE Kopierad!
EPDM
6 bar
830 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" Gjutjärn. NBR/NBR 5,5kW
Art:
DME50CNN Kopierad!
NBR
6 bar
450 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 Gjutjärn. NBR/NBR 9,2kW
Art:
DME80CNN Kopierad!
NBR
6 bar
830 l/min
3 m
Gjutjärn
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" AISI 316. PTFE/PTFE 5,5kW
Art:
DME50STT Kopierad!
PTFE
6 bar
450 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 AISI 316. PTFE/PTFE 9,2kW
Art:
DME80STT Kopierad!
PTFE
6 bar
830 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" AISI 316. EPDM/EPDM 5,5kW
Art:
DME50SEE Kopierad!
EPDM
6 bar
450 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 AISI 316. EPDM/EPDM 9,2kW
Art:
DME80SEE Kopierad!
EPDM
6 bar
830 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME 2 1/2" AISI 316. NBR/NBR 5,5kW
Art:
DME50SNN Kopierad!
NBR
6 bar
450 l/min
3 m
AISI 316
DME - Metall, en elektrisk membranpump från Dellmeco.
PUMP DME DN80 AISI 316. NBR/NBR 9,2kW
Art:
DME80SNN Kopierad!
NBR
6 bar
830 l/min
3 m
AISI 316

Vald variant

Välj en variant i listan

Kundsupport
Har du frågor eller behöver du hjälp? Kontakta oss så hjälper vi dig! Växel öppen vardagar 08-17, lunchstängt 12-13.
075-242 44 50
Skicka e-post
Behöver du hjälp?
Logo

COOKIEINSTÄLLNINGAR FÖR TELFA.SE

Cookies hjälper oss förbättra din upplevelse hos oss. Så för att kunna analysera trafiken, hantera inloggningsuppgifter, erbjuda dig personlig information och för att grundläggande funktionalitet ska fungera på webbplatsen behöver vi använda oss av lite cookies.



Psst! Vi säljer självklart inte vidare information om dig.

NÖDVÄNDIGA COOKIES

Dessa cookies är nödvändiga för att webbplatsen ska fungera och kan inte stängas av i våra system. De används vanligtvis endast som svar på åtgärder som du har gjort i anslutning till en tjänstebegäran, till exempel när du ställer in personliga preferenser, loggar in eller fyller i ett formulär.

ANALYS OCH MÄTNING

Dessa cookies tillåter oss att räkna antal besök och trafikkällor så att vi kan mäta och förbättra vår webbplatsprestanda. De hjälper oss att veta vilka sidor som är mer eller mindre populära och hur besökare navigerar runt på webbplatsen. Informationen som dessa cookies samlar in är aggregerad och därför helt anonym. Om du inte tillåter dessa cookies vet vi inte när du har besökt vår webbplats.

MARKNADSFÖRING

Dessa cookies kan läggas till av våra partners. De kan använda dem för att skapa en profil av dig, baserad på dina intressen, för att visa dig mer relevant information. De sparar ingen personlig information – endast information om din webbläsare och enhet. Om du inte godkänner dessa cookies, kommer du att få en mer allmän och mindre anpassad användarupplevelse.
