M PUMPS

Serie CM MAG-M

Magnetdriven centrifugalpump

Centrifugalpumpar av serien CM MAG-M har helt slutet pumphus med magnetdrivet pumphjul. Eftersom de saknar genomgående axel med tätning är de helt läckagefria. Pumparna är därför speciellt lämpliga för besvärliga media, korrosiva, miljöfarliga och värdefulla vätskor som absolut inte får läcka ut eller svårtätade vätskor med låg ytspänning. Dessa egenskaper gör dem både säkra och miljövänliga. De finns även i explosionssäkert ATEX klassat utförande.
  • Flöde max. 40 m³/h
  • Tryck max. 53 mvp
  • För svårpumpade vätskor - aggressiva, korrosiva eller med låg ytspänning
  • Går även att få i explosionsskyddat utförande (ATEX)

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB

Vald variant

Teknisk data

Pump storlek M06
Differenstryck 12 mvp
Material Axel SS 316
Material Lager Metallized carbon
Anslutning trycksida 3/4" BSP
Viskositet max 200 cSt
Motor IEC 71 B5
Flöde max 7 m³/h
Anslutning sugsida 1" BSP
Systemtryck max 16 bar
Material Packning PTFE
Temp max 120 °C
Material Axellager SiC (Kiselkarbid)
Material Pumphus SS 316

Pumpvärden

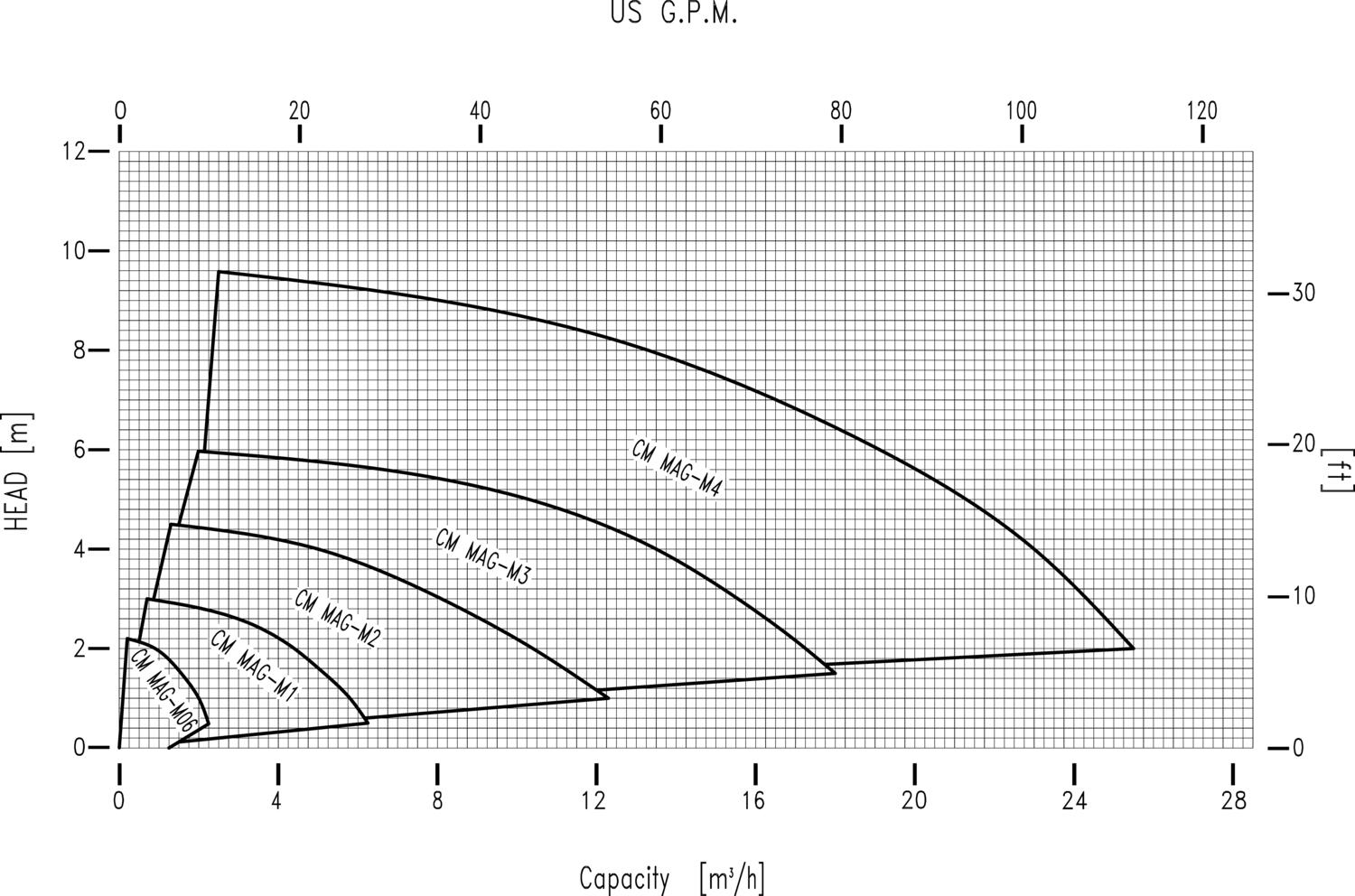

CM MAG-M @1450rpm

CM MAG-M 1450 rpm
Samtliga storlekar finns med mindre pumphjul för till exempel vätskor med hög densitet.
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

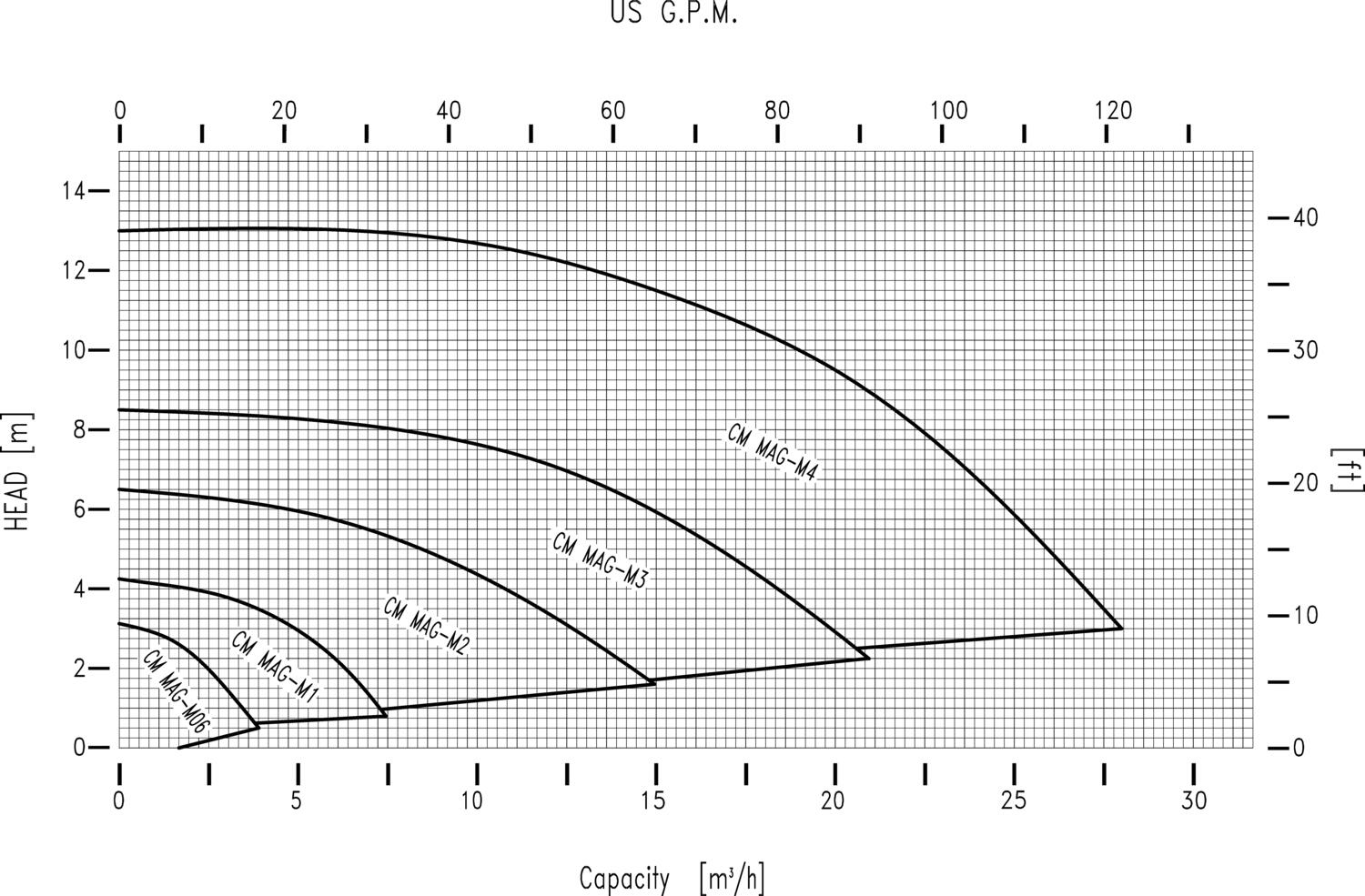

CM MAG-M @1750rpm

CM MAG-M 1750 rpm
Samtliga storlekar finns med mindre pumphjul för till exempel vätskor med hög densitet.
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

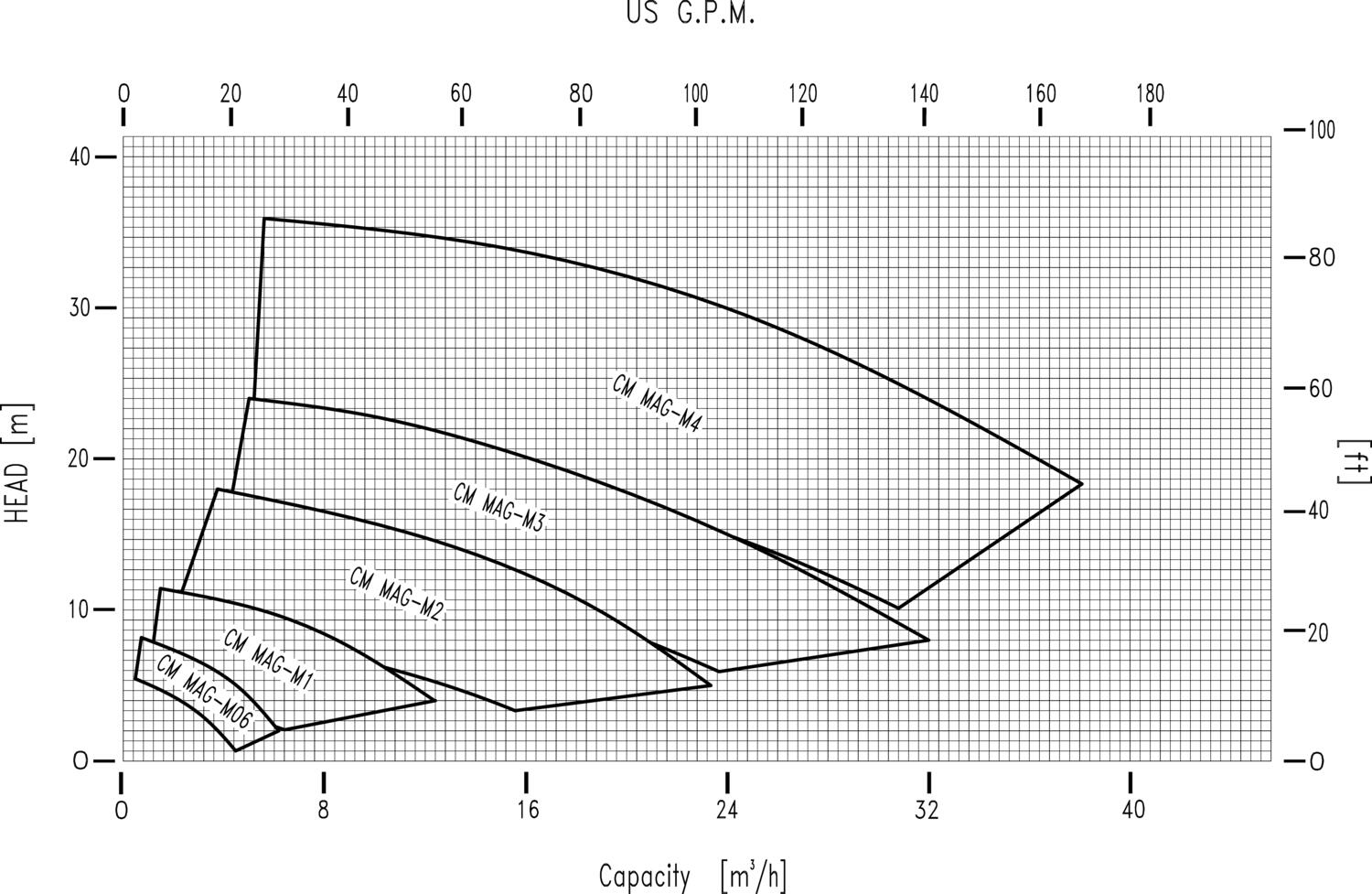

CM MAG-M @2900rpm

CM MAG-M 2900 rpm
Samtliga storlekar finns med mindre pumphjul för till exempel vätskor med hög densitet.
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

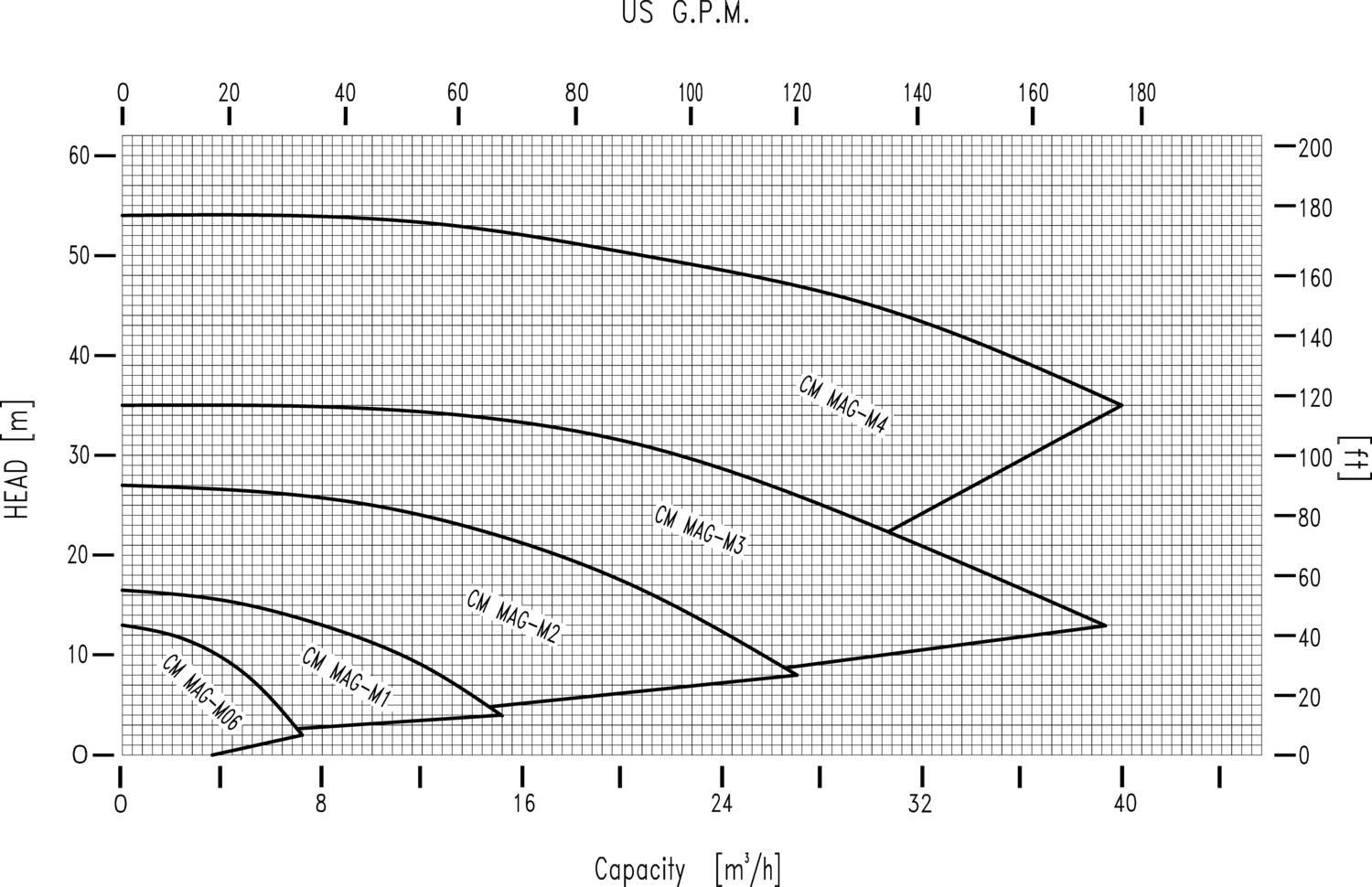

CM MAG-M @3500rpm

CM MAG-M 3500 rpm
Samtliga storlekar finns med mindre pumphjul för till exempel vätskor med hög densitet.
Utförligare kurvor finns nedan och inkluderar även effektförbrukning och NPSH.

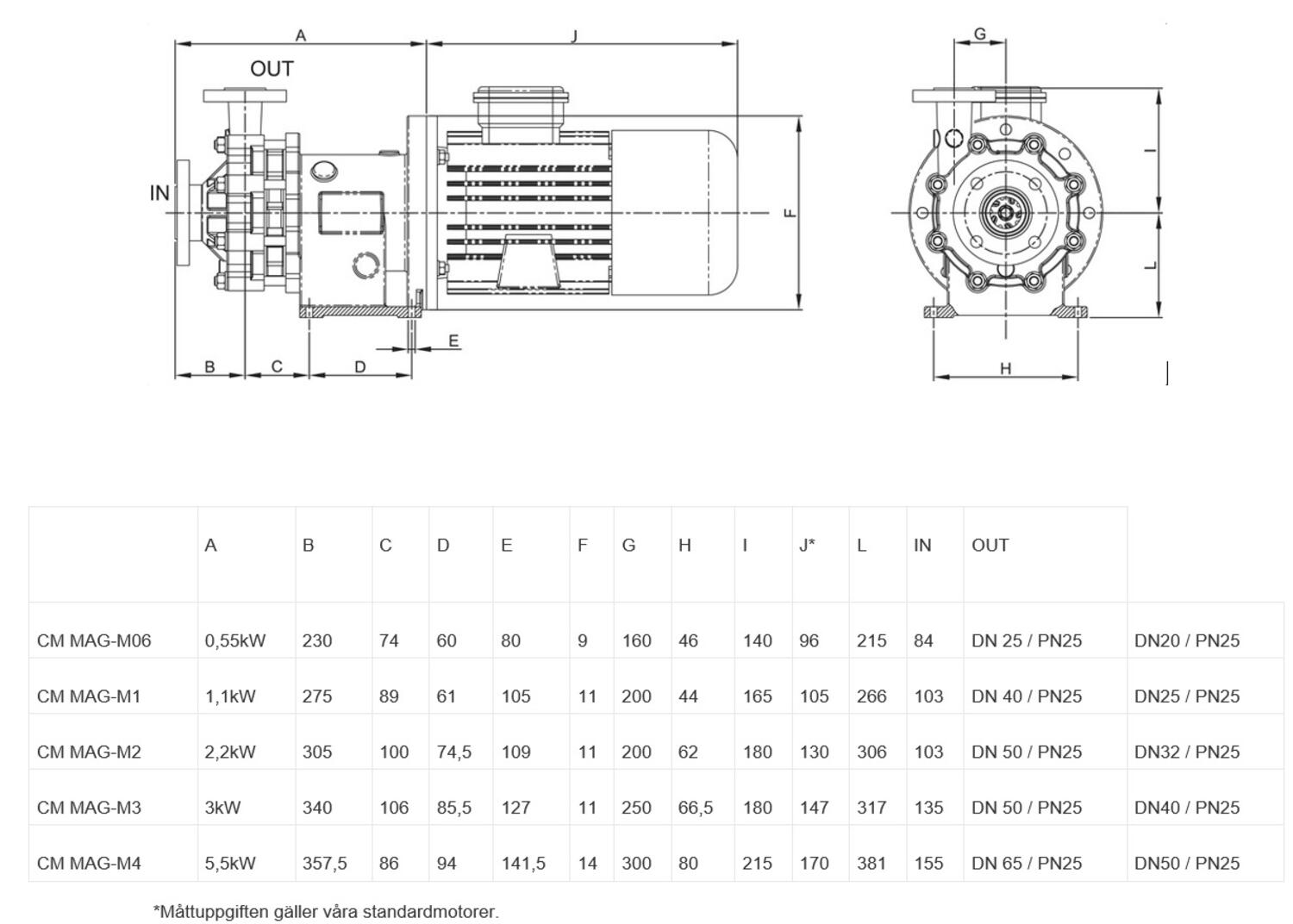

Ritningar och teknisk information

Produktinformation

Centrifugalpumpar av serien CM MAG-M har helt slutet pumphus med magnetdrivet pumphjul. Eftersom de saknar genomgående axel med tätning är de helt läckagefria. Pumparna är därför speciellt lämpliga för vanligen besvärliga media som korrosiva, miljöfarliga och värdefulla vätskor som absolut inte får läcka ut eller svårtätade vätskor med låg ytspänning. Dessa egenskaper gör dem mycket miljövänliga och säkra eftersom de inte ger något läckage till omgivningen. Magnetdriften innebär också att pumparna är mycket driftsäkra, vilket ger dem låga driftskostnader.

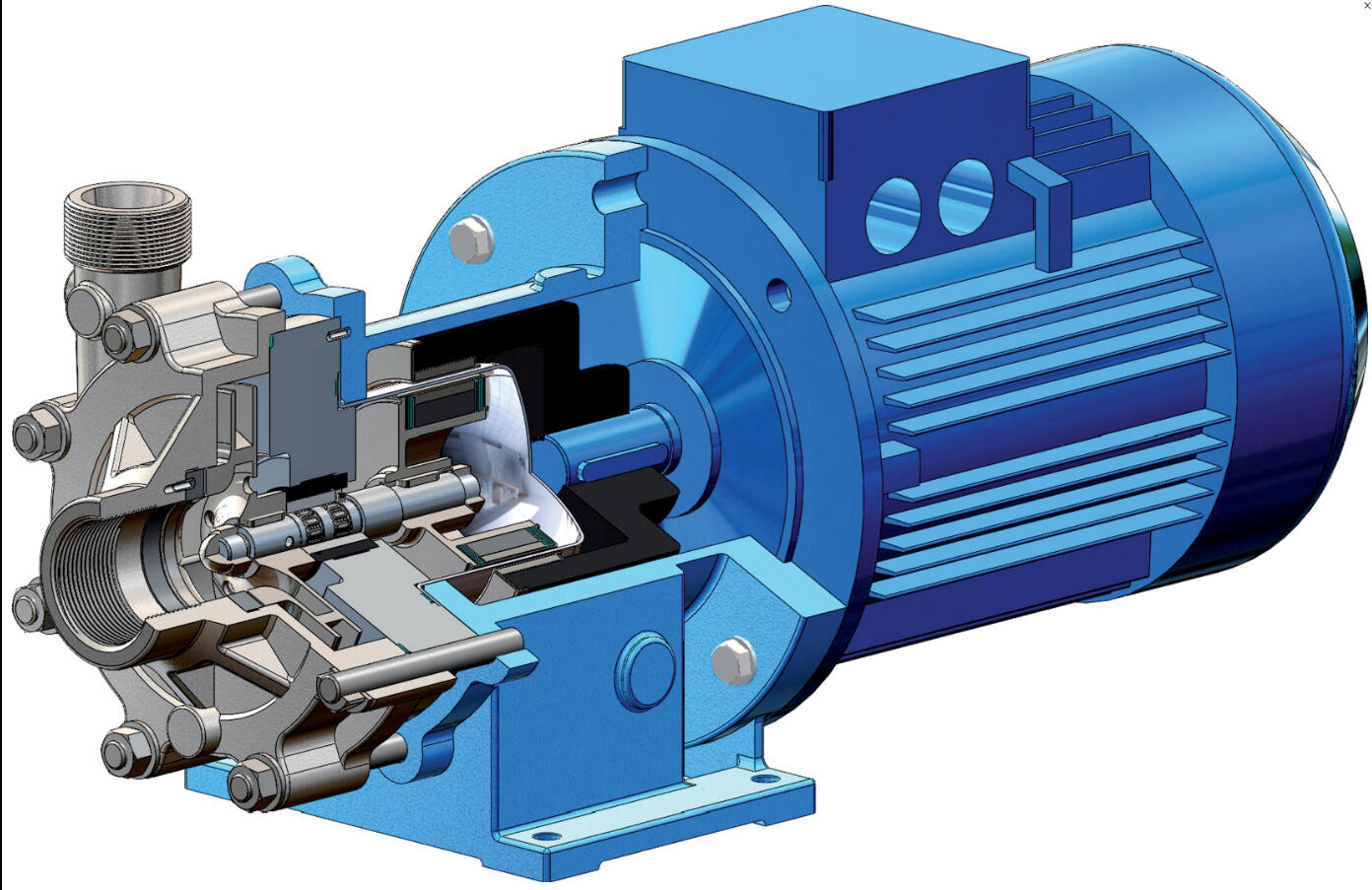

CM MAG-M CUT  - jpeg



Exempel på användningsområden

Syrapumpar, kylvattenpump, oljepumpar, kemikalier, baser, lösningsmedel, drivmedel, bioolja, kylmedia, lut.



Så här fungerar magnetdrift
En drivmagnet är monterad på motoraxeln och överför kraften till en magnet monterad på pumphjulet.
Pumphuset är därmed helt slutet utan några genomgående roterande axlar som behöver tätas.



Magnetdrift_6007



Så här fungerar hybriddrift

Magnetkannan som skiljer drivmagneten och innermagneten på en magnetkopplad pump i metall orsakar förluster. Hur stora förlusterna blir beror på materialval och tjocklek på magnetkannan, samt varvtalet på motorn. Tjockare material och högre varvtal ger även högre förluster. Förutom att förlusterna kostar pengar i ökad effektförbrukning bildas det värme som övergår till den pumpade vätskan. Denna värme kan vara ett problem vid pumpning av vätskor nära kokpunkten.



M Pumps patenterade lösning för att få ner förlusterna är en magnetkanna tillverkad i hybridteknik. Närmast vätskan används en traditionell kanna i metall, men materialtjockleken har reducerats till ett minimum. För att behålla pumpens prestanda har denna förstärkts utvändigt med en tunn kanna av kolfiber. Hybridösningen innebär att den kemiska resistensen kvarstår samtidigt som magnetförlusterna reduceras till ett minimum. Läs mer om hybriddrift här.



Uppgradering av gamla pumpar

Det går att även att uppgradera gamla pumpar till Hybriddrift genom att byta ut den befintliga magnetkannan mot en ny i hybridutförande. Detta är en enkel åtgärd som gör den gamla pumpen både bättre och mera energieffektiv.










Teknisk information

Pumphus

SS 316, Hastelloy® C276, Incoloy® 825, Duplex (ytterligare material på förfrågan)

Lager

Siliconkarbid, Tungstenkarbid, Carbon, PTFEC, PTFEG, PEEK

Axel

SS 316, Hastelloy® C276, Incoloy® 825, Duplex (ytterligare material på förfrågan)

Lockpackning

Fiberpackning, PTFE, Graphoil, Gylon® (ytterligare material på förfrågan)

Flöde

Max. 40 m³/h (660 l/min)

Temperatur*

- 120 till 350 °C (0 till 120 °C standard)

Viskositet

Max. 200 cSt

Systemtryck

Max. 50 bar (16 bar standard)

Anslutningar

DIN (PN16, PN25, PN40), ANSI (150, 300, 600), BSP, NPT

Hybriddrift

Tillgängligt för storlek CM MAG-M1 - CM MAG-M4 (max. 200 °C)

Atex**

EEx II 2G cbk IIC T5

* För applikationer under 0 °C eller över 120 °C kontakta oss.

** För applikationer i explosionsfarlig miljö kontakta oss.

Tillbehör/Reservdelar

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Pump storlek Differenstryck Anslutning trycksida Flöde max Anslutning sugsida Material Packning Temp max Material Pumphus Lagersaldo
M06
12 mvp
3/4" BSP
7 m³/h
1" BSP
PTFE
120 °C
SS 316
M06
8 mvp
3/4" BSP
6 m³/h
1" BSP
PTFE
120 °C
SS 316
M1
16 mvp
DN25 PN16
16 m³/h
DN40 PN16
PTFE
120 °C
SS 316
M1
11 mvp
DN25 PN16
12 m³/h
DN40 PN16
PTFE
120 °C
SS 316
M2
27 mvp
DN40 PN16
27 m³/h
DN50 PN16
PTFE
120 °C
SS 316
M2
18 mvp
DN40 PN16
24 m³/h
DN50 PN16
PTFE
120 °C
SS 316
M3
34 mvp
DN40 PN16
42 m³/h
DN50 PN16
PTFE
120 °C
SS 316
M3
27 mvp
DN40 PN16
31 m³/h
DN50 PN16
PTFE
120 °C
SS 316
M4
53 mvp
DN50 PN16
40 m³/h
DN65 PN16
PTFE
120 °C
SS 316
M4
35 mvp
DN50 PN16
36 m³/h
DN65 PN16
PTFE
120 °C
SS 316

Vald variant

Välj en variant i listan
