NOVA ROTORS

Wobble gjutjärn

Excenterskruvpump

Excenterskruvpumpar med fri stator har en mängd olika användningsområden. Pumparna är självsugande och klarar allt från tunna till viskösa vätskor. Hanterar även måttligt slitande vätskor som innehåller partiklar. Fördelen med denna konstruktion jämfört med en traditionell excenterskruvpump är en enklare konstruktion med färre delar samt kompaktare inbyggnadsmått. Pumparna går även att få med en inbyggd eller påbyggd säkerhets/överströmmningsventil som är steglöst justerbar.
  • Flöde max. 98 l/min
  • Tryck max. 6 bar
  • Kompakt excenterskruvpump med fri stator
  • Finns även med inbyggd överströmningsventil

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
NOVAROTORS

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Flöde @4 bar 4 l/min
Tätning Kol-ceramic
Vikt 12 kg
Material Rotor Rostfritt stål 316
Flöde @3 bar 4,7 l/min
Material Stator NBR
Flöde @1 bar 6,25 l/min
Bypass Ja
Anslutning 3/4"
Temperaturområde till 80 °C
Varvtal 900 rpm
Tryck max 4 bar
Partiklar Hårda 1,8 mm
Tryck max intermittent 6 bar
Partiklar Mjuka 3,6 mm
Flöde max 7,5 l/min
Temperaturområde från -10 °C
Flöde @2 bar 5,9 l/min
Material Pumphus Gjutjärn
Effekt 0,18 kW

Nerladdningsbara filer

Pumpvärden

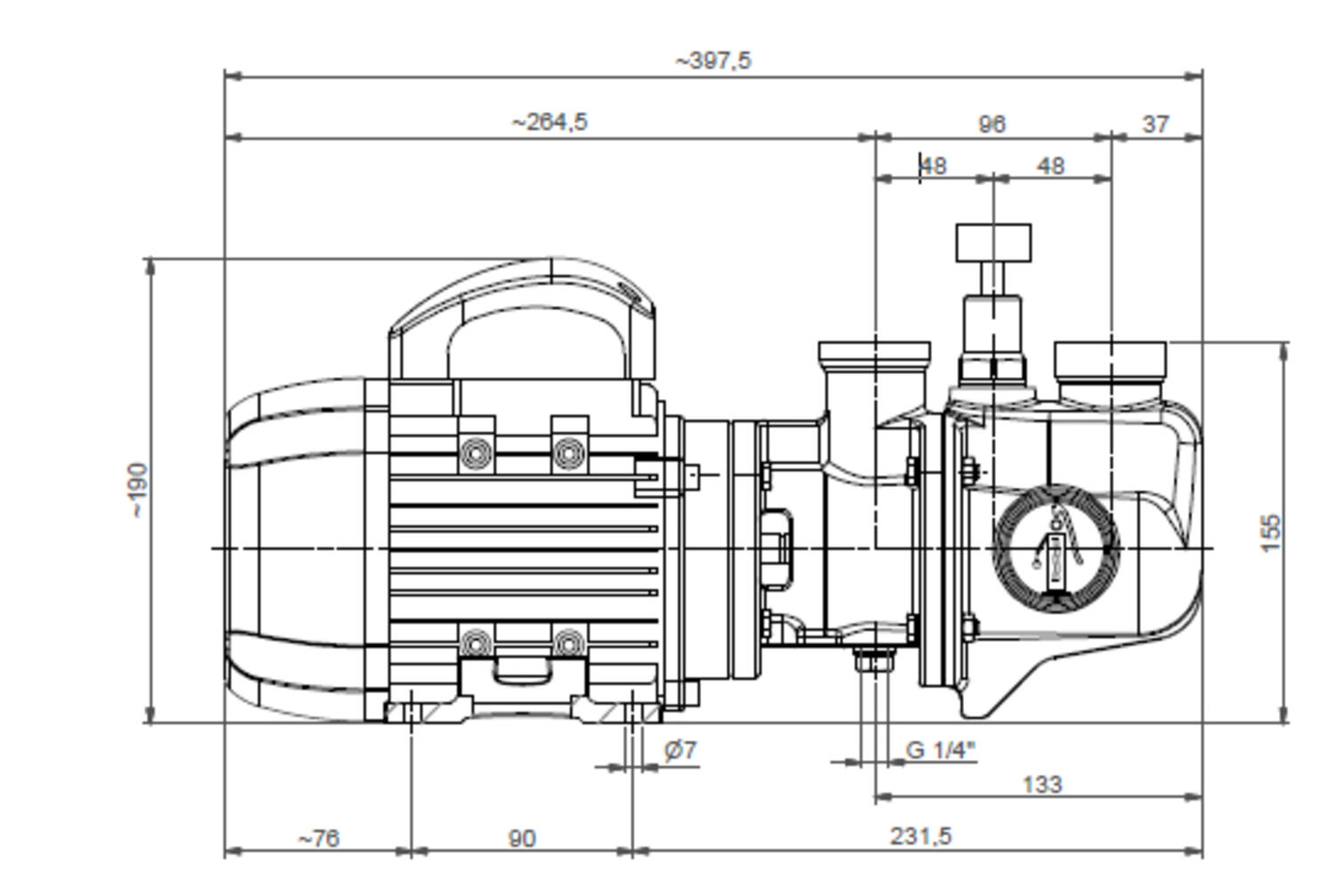

Ritningar och teknisk information

Produktinformation



Excenterskruvpumpar med fri stator har en mängd olika användningsområden. Pumparna är självsugande (upp till 4m) och klarar allt från tunna till viskösa vätskor. Hanterar även måttligt slitande vätskor som innehåller partiklar. Fördelen med denna konstruktion jämfört med en traditionell excenterskruvpump är en enklare konstruktion med färre delar samt kompaktare inbyggnadsmått.
Pumparna går även att få med en inbyggd eller påbyggd säkerhets/överströmmningsventil som är steglöst justerbar.



Exempel på användningsområden

Oljepump, slurrypump, polymer, bioolja, petroleumprodukter, tvättvatten, emulsion, diesel, tvål.



Pumpens ingående delar

novarotors_wobble_picture

  1. Rotor
  2. Stator
  3. Koppling
  4. Tätning
  5. Sugsida
  6. Trycksida
  7. Säkerhetsventil
  8. Motor



Pump med integrerad motor

R_section



Pump för kompakt flänsmontage med motor






Teknisk information

Material m.m.



Pumphus

Gjutjärn G25 UNI 5007 (EN-GJL-250)

Anslutningar

Invändig gänga BSP, (övergångar BSP - DIN 11851 finns som tillbehör)

Stator

NBR (food grade), EPDM, FPM

Rotor

Rostfritt stål SS304, Rostfritt syrafast stål SS316, Rostfritt stål SS304 hårdförkromad, Rostfritt syrafast stål SS316 hårdförkromad

Tätning

Enkel mekanisk tätning Kol/Keramik/SS316, Siliconkarbid/Siliconkarbid/SS316

Tätningshus enligt standard ISO EN 12756

Flöde

Max 98 l/min

Tryck

Max 4 bar kontinuerlig drift, max 6 bar intermittent drift

Inloppstryck

Max 1 bar

Temperatur

NBR -10 till +80 °C, FPM -10 till +80 °C, EPDM -15 till +80 °C

Fasta partiklar

Max 6,4 mm (beroende på modell)

Viskositet

10 000 cp (200 rpm), 5 000 cp (400 rpm), 2 000 cp (700 rpm), 1 000 cp (900 rpm), 500 cp (1 400 rpm)

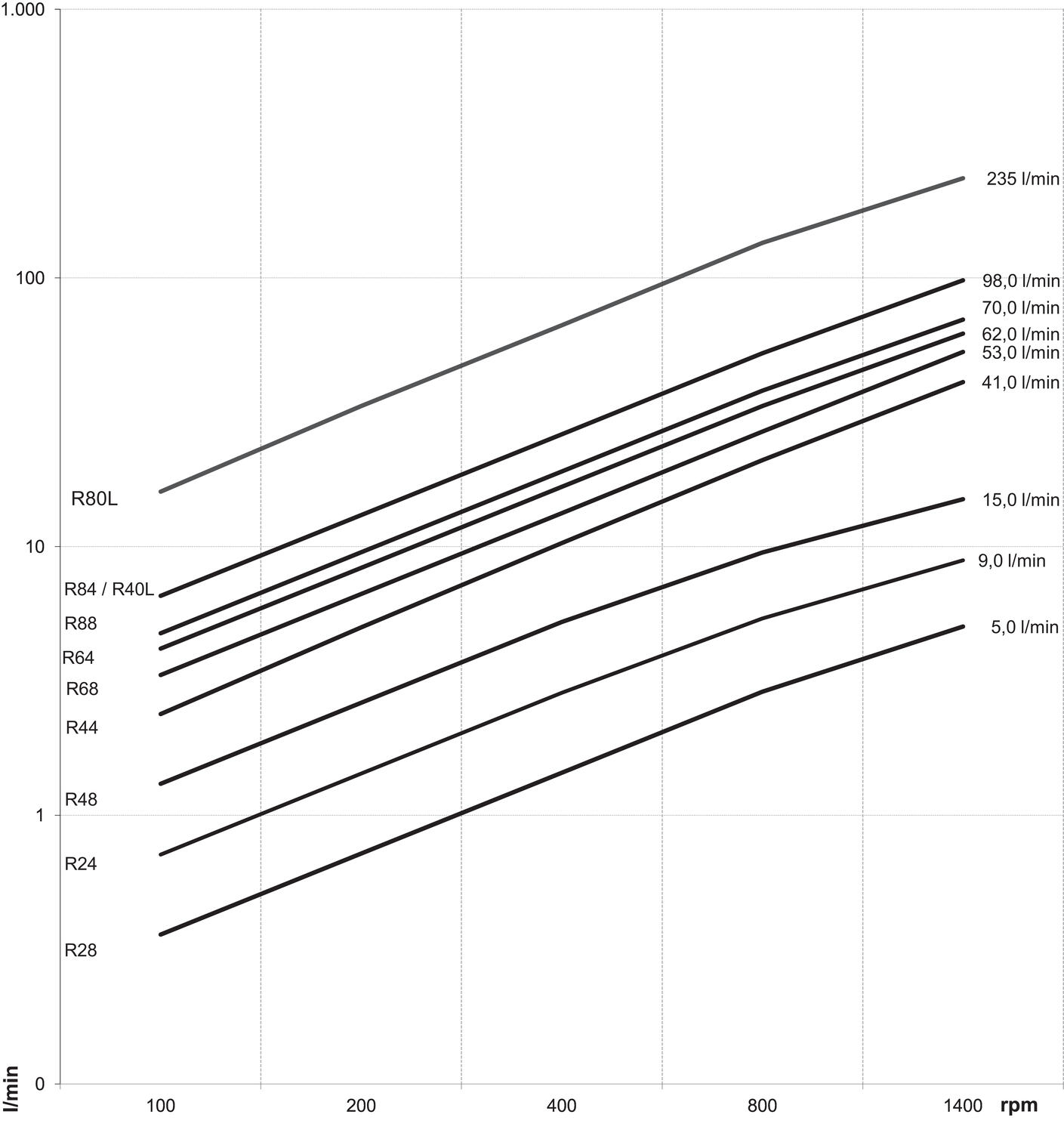

Flödestabell



Modell

Varvtal

Flöde vid 1 bar (l/min)

Max tryck
kontinuerligt (bar)

Max tryck intermittent(bar)

Max storlek fasta

partiklar (mm)

Max storlek mjuka

partiklar (mm)

R24

1400

9

4

6

1,8

3,6

900

5,5

4

6

1,8

3,6

R28

1400

5,5

4

6

1,4

2,8

900

3,5

4

6

1,4

2,8

R45

1400

45

4

6

3,2

6,4

900

28

4

6

3,2

6,4

700

21,5

4

6

3,2

6,4

R49

1400

17,5

4

6

1,5

3

900

11

4

6

1,5

3

700

8,5

4

6

1,5

3

R64

1400

58

4

6

3,2

6,4

900

37

4

6

3,2

6,4

700

29

4

6

3,2

6,4

R68

1400

50

4

6

2,6

5,2

900

31,5

4

6

2,6

5,2

700

25

4

6

2,6

5,2

R84

1400

98

4

6

3,2

6,4

900

63

4

6

3,2

6,4

700

48

4

6

3,2

6,4

R88

1400

70

4

6

2,6

5,2

900

45

4

6

2,6

5,2

700

35

4

6

2,6

5,2



Tillbehör/Reservdelar

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Tätning Material Rotor Material Stator Anslutning Tryck max Partiklar Hårda Partiklar Mjuka Flöde max Material Pumphus Lagersaldo
Novarotor_Wobble_CI_valve_motor_picture
PUMP CI-316-NBR-CGN-0,18-6 230/400V BY-P
Art:
RC0245000002 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
3/4"
4 bar
1,8 mm
3,6 mm
7,5 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
R24
Art:
RC0242000019 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
3/4"
4 bar
1,8 mm
3,6 mm
7,5 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP NBR-CI-304-CGN-0,18-6 230/400V BY-P
Art:
RC0282000002 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
3/4"
4 bar
1,4 mm
2,8 mm
3,5 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP NBR-CI-304-CGN-0,25-4 230/400V BY-P
Art:
RC0285000001 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
3/4" BSPT
4 bar
1,4 mm
2,8 mm
6,25 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP R28 EPDM 6P. FAN 400v bp
Art:
RC0285000007 Kopierad!
Kol-ceramic
Rostfritt stål 316
EPDM
3/4" BSPT
4 bar
1,4 mm
2,8 mm
6,25 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP R45-CI-304-NBR 0,55kW 230/400V (*)
Art:
RC04520 12002 Kopierad!
Kol-ceramic
SS 316
FKM
1"
4 bar
3,2 mm
6,4 mm
52 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP FKM-CI-304-CGV-0,55kW-1400 1x230V
Art:
RC0452000019 Kopierad!
Kol-ceramic
SS 316
FKM
1"
4 bar
3,2 mm
6,4 mm
52 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP NBR-CI-304-CGN-0,55-4 230/400V BY-P
Art:
RC0455000001 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
1"
4 bar
3,2 mm
6,4 mm
52 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP CI-304-NBR-CGN BY-PASS 0,55kW 6P 3F
Art:
RC0455000002 Kopierad!
Kol-ceramic
SS 316
NBR
1"
4 bar
3,2 mm
6,4 mm
52 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP NBR-CI-304-CGN-0,25-8 230/400V BY-P
Art:
RC0455000003 Kopierad!
Kol-ceramic
SS 316
NBR
1"
4 bar
3,2 mm
6,4 mm
25,8 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP R49-CI-304-NBR 0,55kW 4P 230/400V
Art:
RC0492000001 Kopierad!
Kol-ceramic
SS 304
NBR
1"
4 bar
1,5 mm
3 mm
17,5 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP R49-CI-304-EPDM 0,55kW 6P 230/400V
Art:
RC04920 00016 Kopierad!
Kol-ceramic
SS 304
EPDM
1"
4 bar
1,5 mm
3 mm
11,2 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP R49-CI-304-NBR BY-PASS 0,25kW 8P 3F
Art:
RC0495000003 Kopierad!
Kol-ceramic
SS 304
NBR
1"
4 bar
1,5 mm
3 mm
11,3 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP NBR-CI-304-CGN-1,5-6 230/400V PTC
Art:
RC0842000005 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
1 1/2"
4 bar
3,2 mm
6,4 mm
70 l/min
Gjutjärn
Novarotor_Wobble_CI_valve_motor_picture
PUMP NBR-CI-304-CGN-2,2-4 230/400V BY-PA
Art:
RC0845000002 Kopierad!
Kol-ceramic
Rostfritt stål 316
NBR
1 1/2"
4 bar
3,2 mm
6,4 mm
107,5 l/min
Gjutjärn
