HYDRA-CELL

G10

Motordriven multimembranpump

Wanner Hydra-Cell är en serie robusta multimembranpumpar speciellt lämpade för höga tryck och svåra pumpmedier. Pumparna är tätningslösa vilket betyder att de inte har någon genomgående axel med tätningar och mediet kommer aldrig i kontakt med hydrauldelen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd. En perfekt pump för aggresiva, slitande och/eller ömtåliga medier.
  • Flöde 2 - 33,4 l/min
  • Tryck max. 103 bar
  • Klarar slitande vätskor
  • Tätningslös och klarar torrkörning
  • Finns i ATEX utförande
G10 SST

Illustration av en HydraCell G10 med en hydraulmotor.

Illustration av G10 membranpump från HydraCell

Uppskuren Wanner pump. Motordriven multimembranpump G10 från Wanner (HydraCell). Wanner HydraCell är en mycket robust pump som klarar det mesta.

Motordriven multimembranpump G10 från Wanner (HydraCell). Wanner Hydracell är en mycket robust pump som klarar av det mesta.

Illustration av HydraCell G10 membranpump

G10-A04-100

Illustration av en HydraCell G10 med motor och en bottenplatta.

Illustration av HydraCell motordriven multimembranpump G10 med växel och motor.

Illustration av en HydraCell G10 med motor, växel och koppling.

image_G10 Cast.jpg

G10-90

G10-90 med bottenplatta

G10-100

G10-100 med bottenplatta

G10-A04-132

G10 gearmotor_picture

G10_A04_SK25-100AP4

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
HYDRACELL

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Information Detta är en översiktsartikel

Nerladdningsbara filer

Pumpvärden

hydracell_G10_curves_drawing

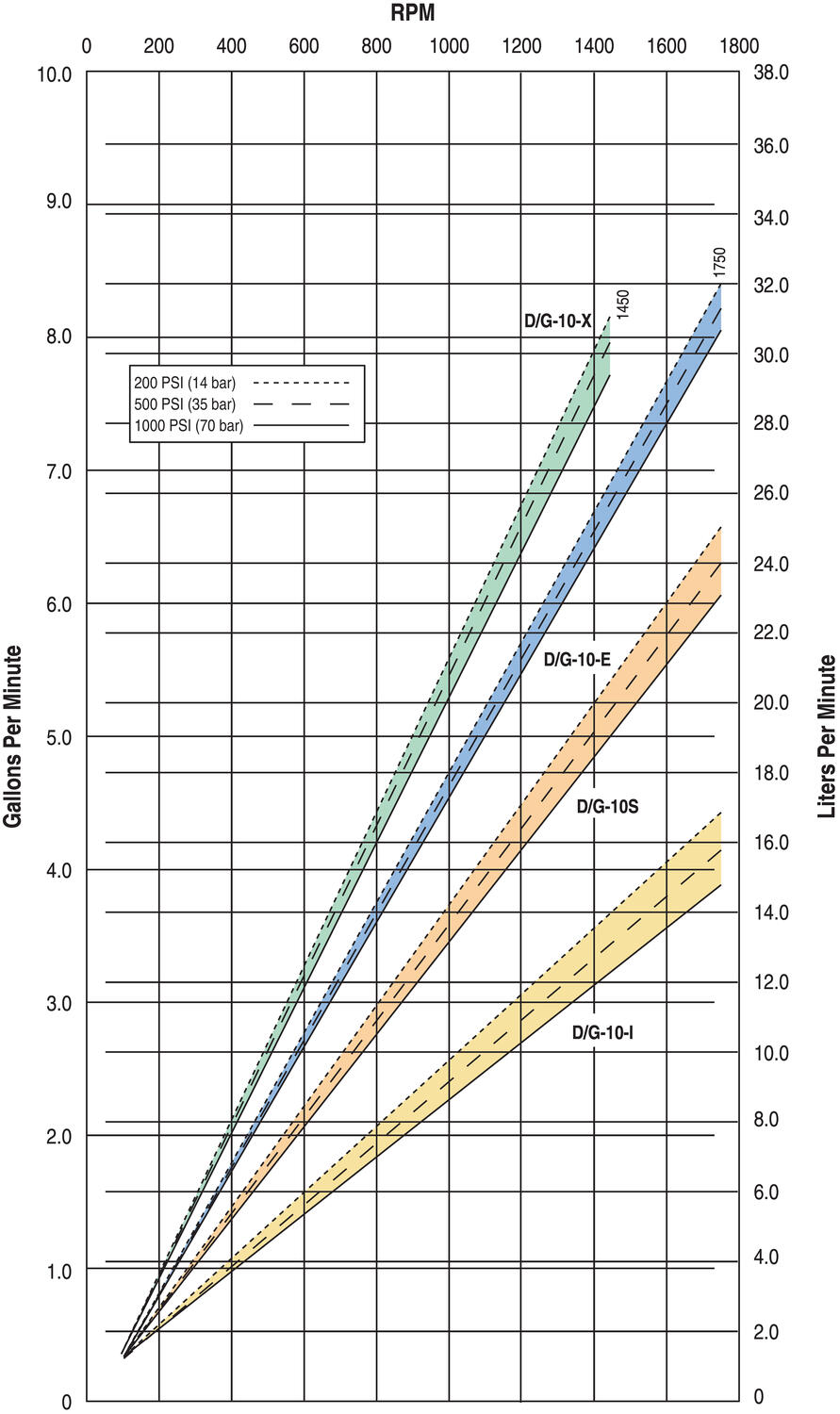

Flödeskurva

hydracell_G10_NPSH_drawing

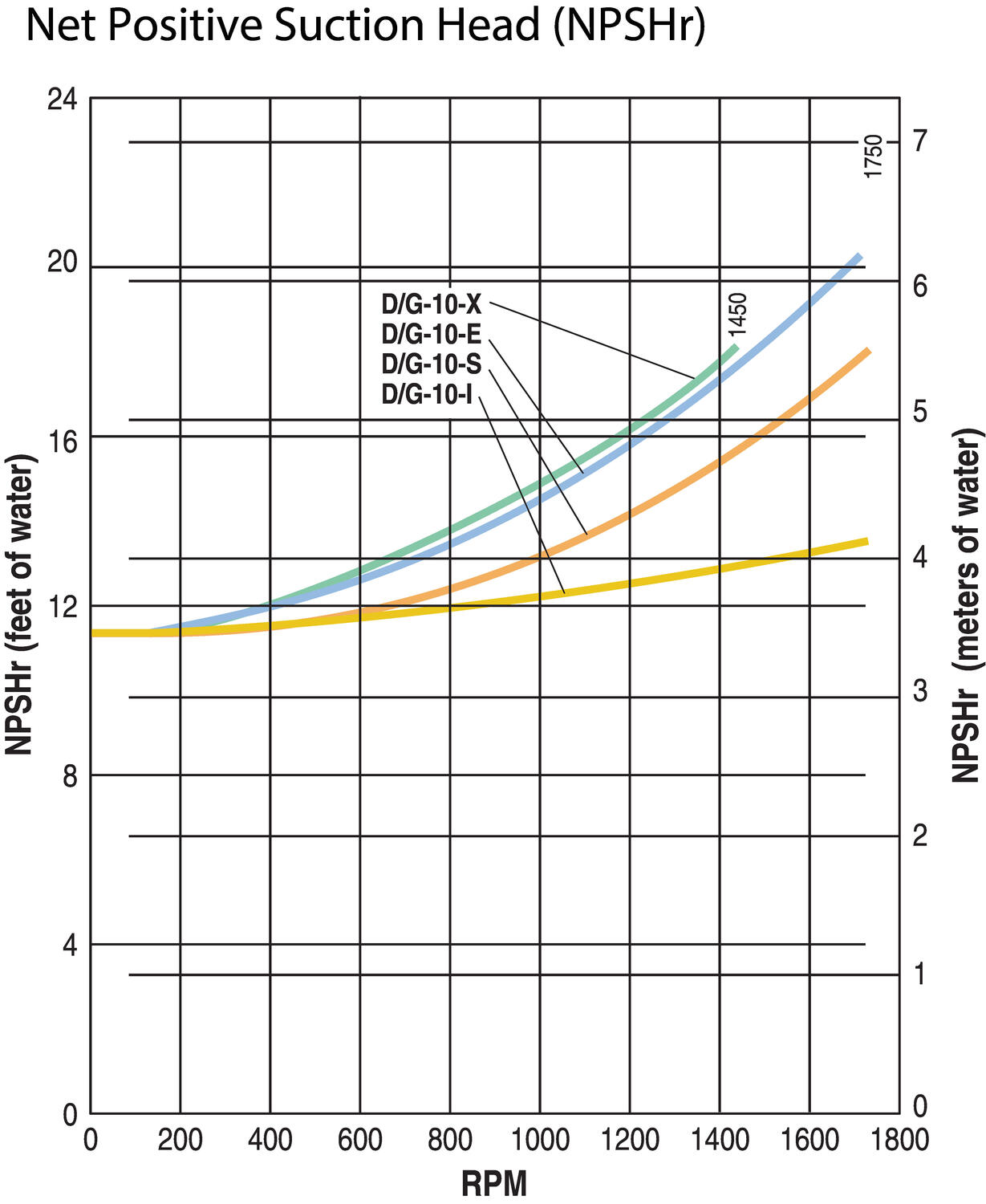

NPSH

hydracell_G10_drylift_drawing

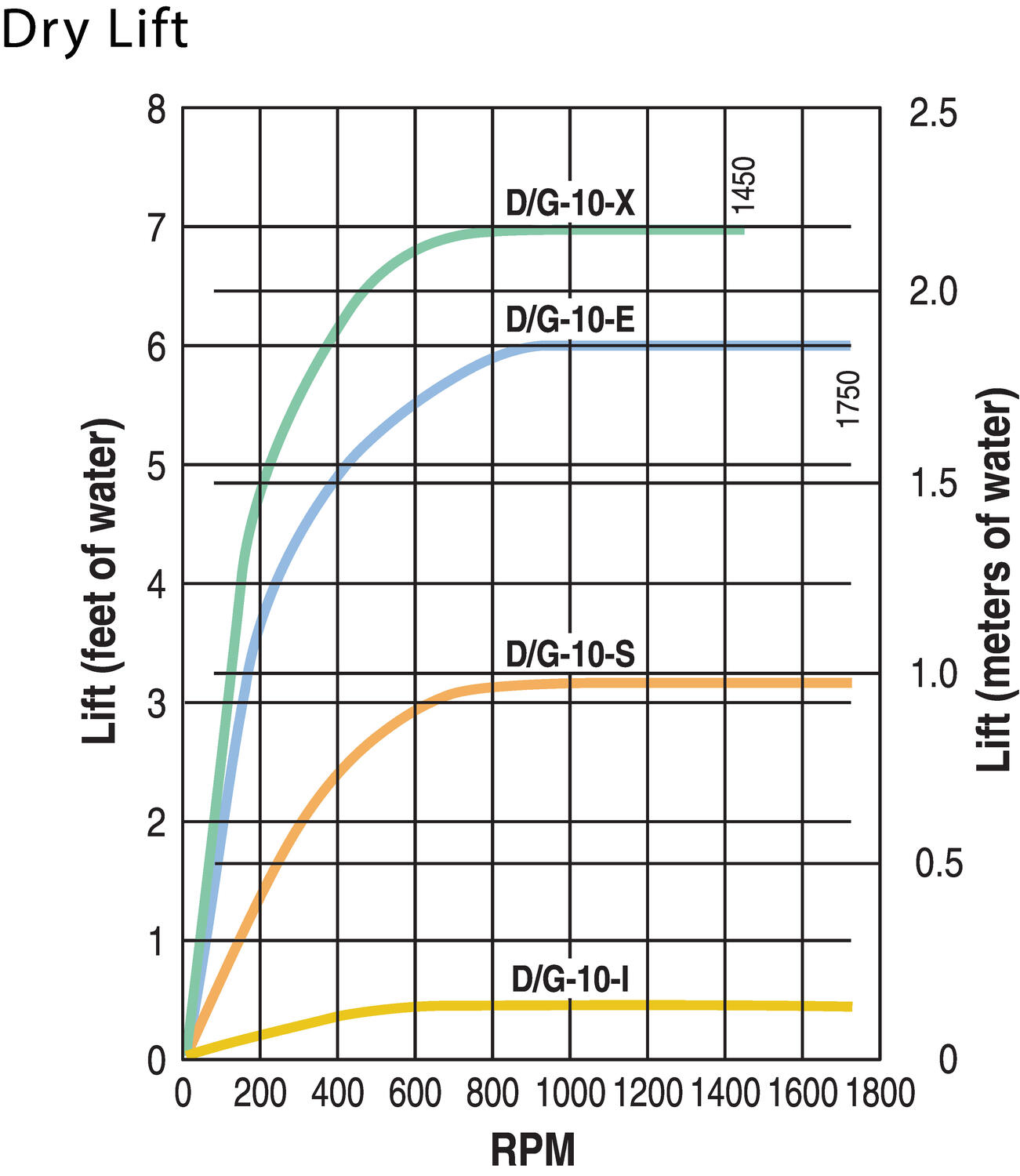

Dry lift

Ritningar och teknisk information

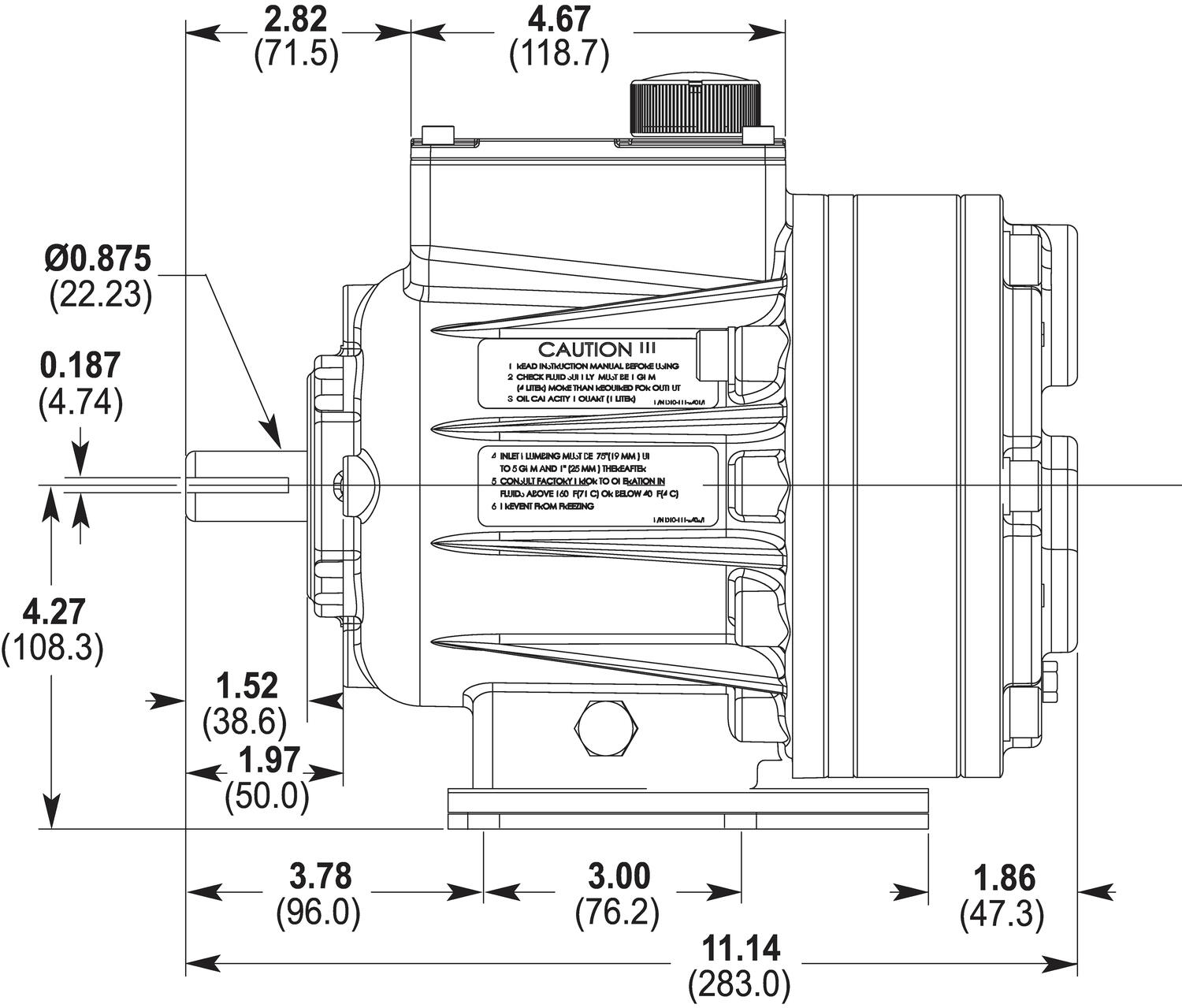

g10_metallic_new_drawing_1

Gäller för pumphus i Mässing, Gjutjärn, 316 rostfritt stål samt Nickellegering

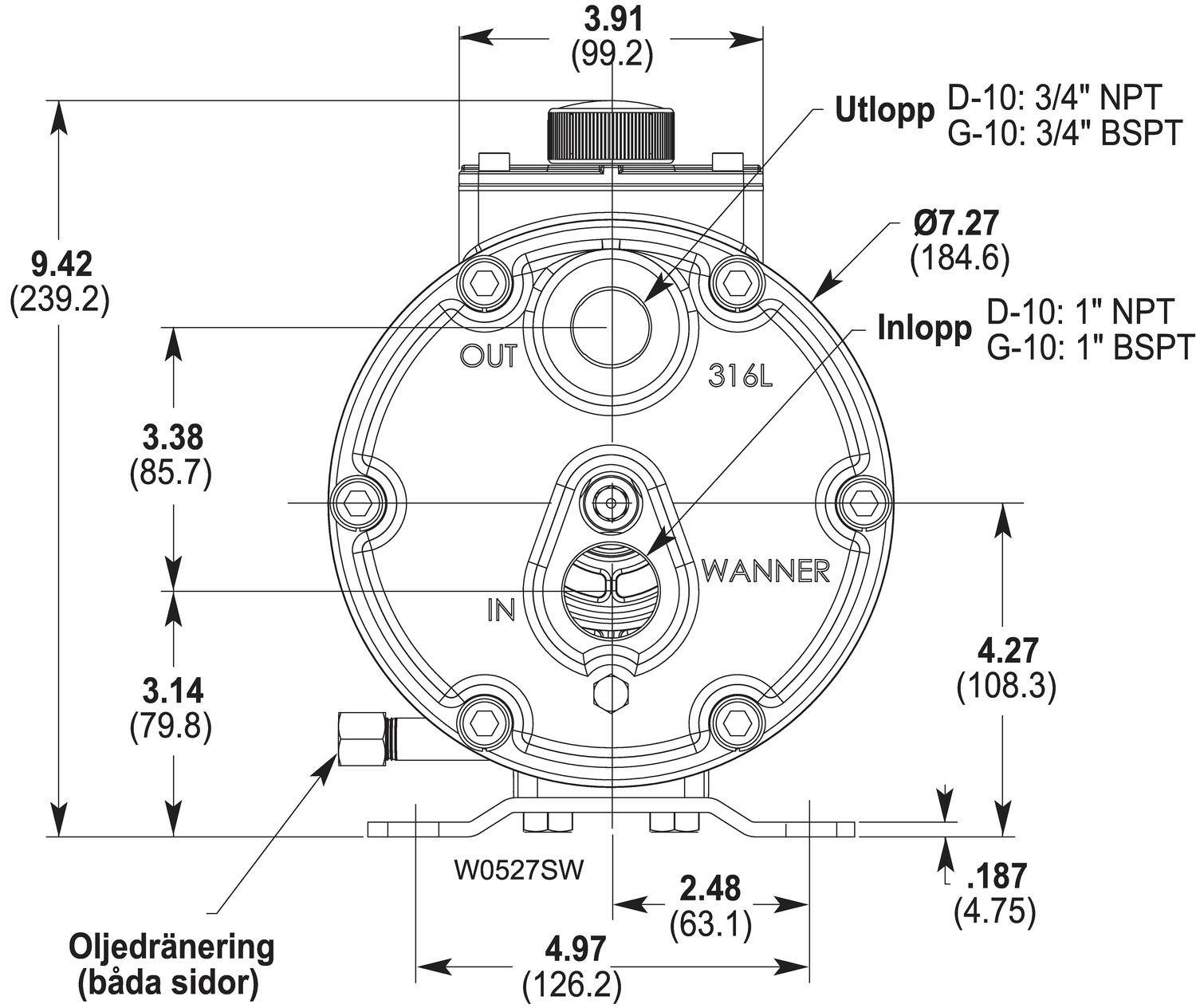

g10_metallic_new_drawing_2

Gäller för pumphus i Mässing, Gjutjärn, 316 rostfritt stål samt Nickellegering

Produktinformation

Wanner Hydra-Cell är en serie mycket robusta multimembranpumpar speciellt lämpade för höga tryck och svåra pumpmedier, som också kan vara slitande. Pumparna har ingen genomgående axel med tätningar och mediet kommer aldrig i kontakt med mekanismen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.



Hydra-Cellpumparna som arbetar enligt förträngningsprincipen, är självsugande, så gott som pulsationsfria och torrkörningssäkra. Media temperatur från +10 till +80°C som standard, i special utförande från -10 till +120°C.



Pumparna går att få i många olika material och utföranden, se våra vanligaste modeller och monteringsförslag nedan. Samtliga produkter nedan är angivna med X-kam och med ett varvtal på 1450/950/730rpm.
För komplett beställningsnyckel se nedladdningsbar PDF.





Kemisk och petrokemisk industri: Slampump, api-pump, slurrypump, syrapumpar, bioolja, slitande aggressiva kemikalier, beckolja, syror och baser, lösningsmedel, polyuretanplast, lim, slam till filterpressar m.m.
Verkstadsindustri: Skärvätskor, oljor, kylning, rengöring m.m.
Trä-, massa- och pappersindustri: Slampump, slurrypump, syrapumpar, bioolja, slitande aggressiva kemikalier, lim, lack, pappers och massakemikalier, lut, beckolja, återanvänt processvatten, rengöring m.m.
Färgindustri: Färgpump, lack, lösningsmedel, sprayapplicering m.m.
Läkemedelsindustri: Dragétillverkning, syrapumpar, autoklavpump m.m.
Vattenrening: Slampump, slurrypump, syrapumpar, slitande aggressiva kemikalier, polymer, slutna system för biltvättar, membranfiltrering,

dosering m.m.



Wanner g10 cut a way



Teknisk information

Pumphus

Gjutjärn, Mässing, SS 316L, Hastelloy C276, Duplex 2205, Super Duplex 2207

Membran

PTFE, EPDM, FKM, FFKM, NBR, Neoprene, Aflas

O-ringar

PTFE, EPDM, FKM, FFKM, NBR, Neoprene

Ventilsäten

Keramik, Tungstenkarbid, Nitronic 50, Hastelloy C, SS 316L, SS 17-4

Ventiler

Keramik, Tungstenkarbid, Nitronic 50, SS 17-4, Hastelloy C

Fjäder

Titanum, Elgiloy (överskrider SS 316L), Hastelloy C

Fjäderhållare

Celcon, PP, PVDF, SS 17-7, Hastelloy C, Nylon

Flöde

2 – 30,6 l/min, Max. 33,4 l/min med E cam och 1750rpm

Utloppstryck

Max. 69 bar, Max. 103 bar vid max. 790 v/min

Inloppstryck

Max. 17 bar

Temperaturer*

Aflas:              10 till 121°C
Buna-N:         -10 till 121°C
Neoprene:    -10 till 70°C
EPDM:           -10 till 121°C
FKM:              -10 till 121°C

FFKM:            10 till 121°C
PTFE:            -10 till 93°C

Celcon:            -10 till 60°C
PVDF:             -10 till 60°C
Nylon:              -10 till 60°C
PP:                   -10 till 60°C
Elgiloy:            -10 till 121°C
Nitronic 50:    -10 till 121°C
Metall:            -10 till 121°C

Partikelstorlek

Max. 0,5 mm

Viskositet

Max. 3000 cP (beroende på installation och varvtal)

ATEX**

II 2G Ex h IIC T4 Gb (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

II 2D Ex h IIIC T135*C Db (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Maximalt effektuttag är 85% av pumpens maxeffekt.



II 3G Ex h IIC T4 Gc (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

II 3D Ex h IIIC T135*C Dc (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Maximalt effektuttag är 85% av pumpens maxeffekt.

Anslutningar (In/Ut)

1" BSPT / 3/4" BSPT (NPT eller flänsar på förfrågan)

Rotationsriktning

Valfri

Axeldimension

7/8" (22,225 mm)

Oljevolym hydrauldel

1,3 l (Oljenivån skall vara ca. 1 - 2 cm under helt fylld hydrauldel)

Vikt metallutförande

22 kg

* För applikationer där temperaturen går under 10 eller över 80°C kontakta oss.

** För applikationer i explosionsfarlig miljö kontakta oss.

Tillbehör/Reservdelar

Relaterade produkter

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Material Membran Varvtal Montage Tryck max Flöde max Material Ventiler Lagerförd artikel Material Fjäderhållare Material Pumphus Effekt Lagersaldo
G10 SST
Art:
ALLMÄN INFORMATION G10 Kopierad!
G10 SST
PUMP HYDRA-CELL CAST IRON / NBR
Art:
G10XRCTCCTYA Kopierad!
Buna-N
103 bar
30,6 l/min
Keramisk
Nylon
Gjutjärn
image_G10 Cast.jpg
PUMP HYDRA-CELL CAST IRON / NBR
Art:
G10XRCTHFEHB Kopierad!
Buna-N
103 bar
30,6 l/min
SS 17-4
SS 17-7 PH
Gjutjärn
G10 SST
PUMP HYDRA-CELL CAST IRON / NBR
Art:
G10XRCTHFEYA Kopierad!
Buna-N
103 bar
30,6 l/min
SS 17-4
Ja
Nylon
Gjutjärn
G10 SST
PUMP HYDRA-CELL CI / SS 17-4 / EPDM
Art:
G10XRCEHFEHC Kopierad!
EPDM
103 bar
30,6 l/min
SS 17-4
SS 17-7
Gjutjärn
G10 SST
PUMP HYDRA-CELL BRASS / NBR
Art:
G10XRBTHFECA Kopierad!
Buna-N
103 bar
30,6 l/min
SS 17-4
Celcon
Mässing
G10 SST
PUMP HYDRA-CELL SS 316L / FKM
Art:
G10XRSGSFEMB Kopierad!
FKM
103 bar
30,6 l/min
SS 316
PVDF
SS 316L
G10 SST
PUMP HYDRA-CELL SS 316L / FKM
Art:
G10XRSGHFEHH Kopierad!
G10 SST
PUMP HYDRA-CELL SS 316L / NBR
Art:
G10XRSTSNECB Kopierad!
Buna-N
103 bar
30,6 l/min
SS 316L
SS 17-7
Gjutjärn
G10 SST
Art:
G10XRSTCCTYA Kopierad!
Buna-N
103 bar
30,6 l/min
Keramisk
Nylon
SS 316L
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 0,75KW 4-POL Kopierad!
1450 rpm
Adapter
8 bar
30,6 l/min
0,75 kW
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 1,5KW 4-POL Kopierad!
1450 rpm
Adapter
20 bar
30,6 l/min
1,5 kW
G10-90
Art:
G10 M PLATTA 1,5KW 4-POL Kopierad!
1450 rpm
Bottenplatta
20 bar
30,6 l/min
1,5 kW
G10-A04-100
Art:
G10 M ADAPTER 3KW 4-POL Kopierad!
1450 rpm
Adapter
45 bar
30,6 l/min
3 kW
G10-100
Art:
G10 M PLATTA 3KW 4-POL Kopierad!
1450 rpm
Bottenplatta
45 bar
30,6 l/min
3 kW
G10-A04-100
Art:
G10 M ADAPTER 4KW 4-POL Kopierad!
1450 rpm
Adapter
62 bar
30,6 l/min
4 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 4KW 4-POL Kopierad!
1450 rpm
Bottenplatta
62 bar
30,6 l/min
4 kW
G10-A04-132
Art:
G10 M ADAPTER 5,5KW 4-POL Kopierad!
1450 rpm
Adapter
69 bar
30,6 l/min
5,5 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 5,5KW 4-POL Kopierad!
1450 rpm
Bottenplatta
69 bar
30,6 l/min
5,5 kW
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 0,55KW 6-POL Kopierad!
950 rpm
Adapter
9 bar
20,3 l/min
0,55 kW
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 1,1KW 6-POL Kopierad!
950 rpm
Adapter
23 bar
20,3 l/min
1,1 kW
G10-90
Art:
G10 M PLATTA 1,1KW 6-POL Kopierad!
950 rpm
Bottenplatta
23 bar
20,3 l/min
1,1 kW
G10-A04-100
Art:
G10 M ADAPTER 1,5KW 6-POL Kopierad!
950 rpm
Adapter
33 bar
20,3 l/min
1,5 kW
G10-100
Art:
G10 M PLATTA 1,5KW 6-POL Kopierad!
950 rpm
Bottenplatta
33 bar
20,3 l/min
1,5 kW
G10-A04-100
Art:
G10 M ADAPTER 2,2KW 6-POL Kopierad!
950 rpm
Adapter
50 bar
20,3 l/min
2,2 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 2,2KW 6-POL Kopierad!
950 rpm
Bottenplatta
50 bar
20,3 l/min
2,2 kW
G10-A04-132
Art:
G10 M ADAPTER 4KW 6-POL Kopierad!
950 rpm
Adapter
69 bar
20,3 l/min
4 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 4KW 6-POL Kopierad!
950 rpm
Bottenplatta
69 bar
20,3 l/min
4 kW
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 0,25KW 8-POL Kopierad!
730 rpm
Adapter
4 bar
15,4 l/min
0,25 kW
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 0,55KW 8-POL Kopierad!
730 rpm
Adapter
14 bar
15,4 l/min
0,55 kW
G10-90
Art:
G10 M PLATTA 0,55KW 8-POL Kopierad!
730 rpm
Bottenplatta
14 bar
15,4 l/min
0,55 kW
G10-A04-100
Art:
G10 M ADAPTER 1,1KW 8-POL Kopierad!
730 rpm
Adapter
32 bar
15,4 l/min
1,1 kW
G10-100
Art:
G10 M PLATTA 1,1KW 8-POL Kopierad!
730 rpm
Bottenplatta
32 bar
15,4 l/min
1,1 kW
G10 SST
Art:
G10 M ADAPTER 1,5KW 8-POL Kopierad!
730 rpm
Adapter
45 bar
15,4 l/min
1,5 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 1,5KW 8-POL Kopierad!
730 rpm
Bottenplatta
45 bar
15,4 l/min
1,5 kW
G10-A04-132
Art:
G10 M ADAPTER 2,2KW 8-POL Kopierad!
730 rpm
Adapter
68 bar
15,4 l/min
2,2 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 2,2KW 8-POL Kopierad!
730 rpm
Bottenplatta
68 bar
15,4 l/min
2,2 kW
Illustration av HydraCell G10 membranpump
Art:
G10 M ADAPTER 3KW 8-POL Kopierad!
730 rpm
Adapter
95 bar
15,4 l/min
3 kW
Illustration av en HydraCell G10 med motor och en bottenplatta.
Art:
G10 M PLATTA 3KW 8-POL Kopierad!
730 rpm
Bottenplatta
95 bar
15,4 l/min
3 kW
G10 gearmotor_picture
Art:
G10 M ADAPTER KUGGVÄXEL 0,55KW Kopierad!
394 rpm
Adapter
29 bar
8,3 l/min
0,55 kW
Illustration av HydraCell motordriven multimembranpump G10 med växel och motor.
Art:
G10 M ADAPTER KUGGVÄXEL 2,2KW Kopierad!
383 rpm
Adapter
103 bar
8,1 l/min
2,2 kW
G10_A04_SK25-100AP4
Art:
G10 M ADAPTER KUGGVÄXEL 4KW Kopierad!
751 rpm
Adapter
103 bar
16 l/min
4 kW
Illustration av en HydraCell G10 med en hydraulmotor.
Art:
G10 M ADAPTER HYDRAULMOTOR Kopierad!
Adapter
103 bar
Illustration av G10 membranpump från HydraCell
Art:
G10 M ADAPTER 1,5KW 4-POL ATEX Kopierad!
1450 rpm
Adapter
20 bar
30,6 l/min
1,5 kW

Vald variant

Välj en variant i listan

Kundsupport
Har du frågor eller behöver du hjälp? Kontakta oss så hjälper vi dig! Växel öppen vardagar 08-17, lunchstängt 12-13.
075-242 44 50
Skicka e-post

Kan vi hjälpa dig med något?

Hittar du inte vad du söker eller kan vi hjälpa dig på något vis? Fyll i formuläret nedan så återkommer vi så snart vi kan!

Vänligen inkludera ett telefonnummer om du önskar bli uppringd.

Tack för ditt meddelande!

Tack för att du kontaktar oss på Telfa! Vi återkommer till dig så snart vi kan.

Wooups, något gick fel!

Något verkar ha gått fel. Vänligen kontrollera din information eller försök igen senare.
Behöver du hjälp?
Logo

COOKIEINSTÄLLNINGAR FÖR TELFA.SE

Cookies hjälper oss förbättra din upplevelse hos oss. Så för att kunna analysera trafiken, hantera inloggningsuppgifter, erbjuda dig personlig information och för att grundläggande funktionalitet ska fungera på webbplatsen behöver vi använda oss av lite cookies.



Psst! Vi säljer självklart inte vidare information om dig.

NÖDVÄNDIGA COOKIES

Dessa cookies är nödvändiga för att webbplatsen ska fungera och kan inte stängas av i våra system. De används vanligtvis endast som svar på åtgärder som du har gjort i anslutning till en tjänstebegäran, till exempel när du ställer in personliga preferenser, loggar in eller fyller i ett formulär.

ANALYS OCH MÄTNING

Dessa cookies tillåter oss att räkna antal besök och trafikkällor så att vi kan mäta och förbättra vår webbplatsprestanda. De hjälper oss att veta vilka sidor som är mer eller mindre populära och hur besökare navigerar runt på webbplatsen. Informationen som dessa cookies samlar in är aggregerad och därför helt anonym. Om du inte tillåter dessa cookies vet vi inte när du har besökt vår webbplats.

MARKNADSFÖRING

Dessa cookies kan läggas till av våra partners. De kan använda dem för att skapa en profil av dig, baserad på dina intressen, för att visa dig mer relevant information. De sparar ingen personlig information – endast information om din webbläsare och enhet. Om du inte godkänner dessa cookies, kommer du att få en mer allmän och mindre anpassad användarupplevelse.
