HYDRA-CELL

G12

Motordriven multimembranpump

Wanner Hydra-Cell är en serie robusta multimembranpumpar speciellt lämpade för höga tryck och svåra pumpmedier. Pumparna är tätningslösa vilket betyder att de inte har någon genomgående axel med tätningar och mediet kommer aldrig i kontakt med hydrauldelen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd. En perfekt pump för aggresiva, slitande och/eller ömtåliga medier.
  • Flöde 2 - 33,4 l/min
  • Tryck max. 103 bar
  • Klarar slitande vätskor
  • Tätningslös och klarar torrkörning
  • Kan sänkas ned i vätskan

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
HYDRACELL

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Particle size Max. 0,5 mm mm
Vikt 29 kg
Material Membran Buna-N
Rotation Valfri
Material Ventilfjädrar Elgiloy
Axeldimension 7/8" (22,225 mm)
Temperaturområde till 60 °C
Olja 10W30
Material Ventilsäten SS 316L
Tryck max 103 bar
Viskositet max 3000 cP
Flöde max 33,4 l/min
Anslutning utlopp 3/4" BSPT
Material Ventiler SS 17-4
Systemtryck max 17 bar
Oljevolym Hydrauldel 1,4 l
Anslutning inlopp 1" BSPT
Material Fjäderhållare Celcon
Material Pumphus Gjutjärn

Nerladdningsbara filer

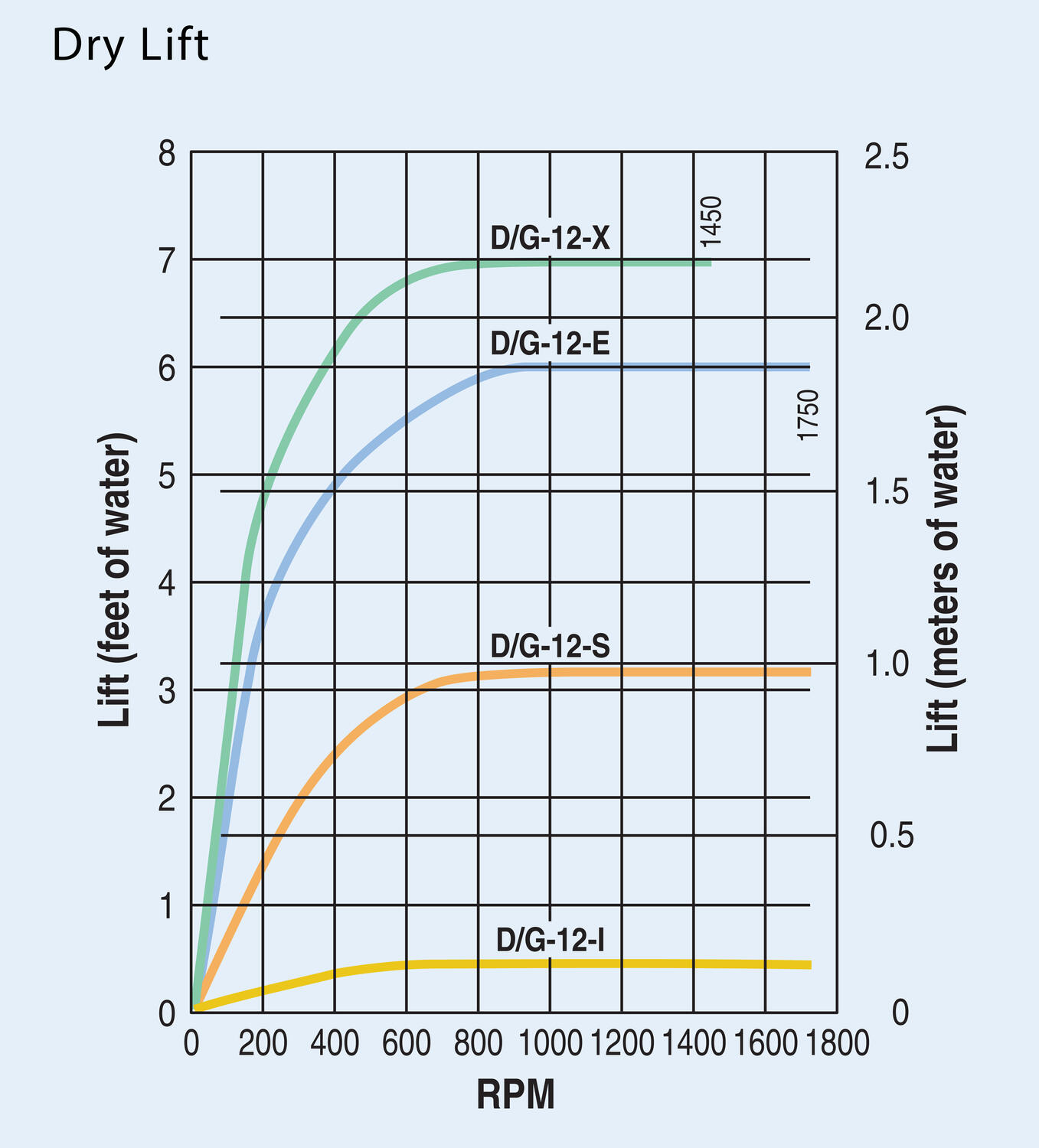

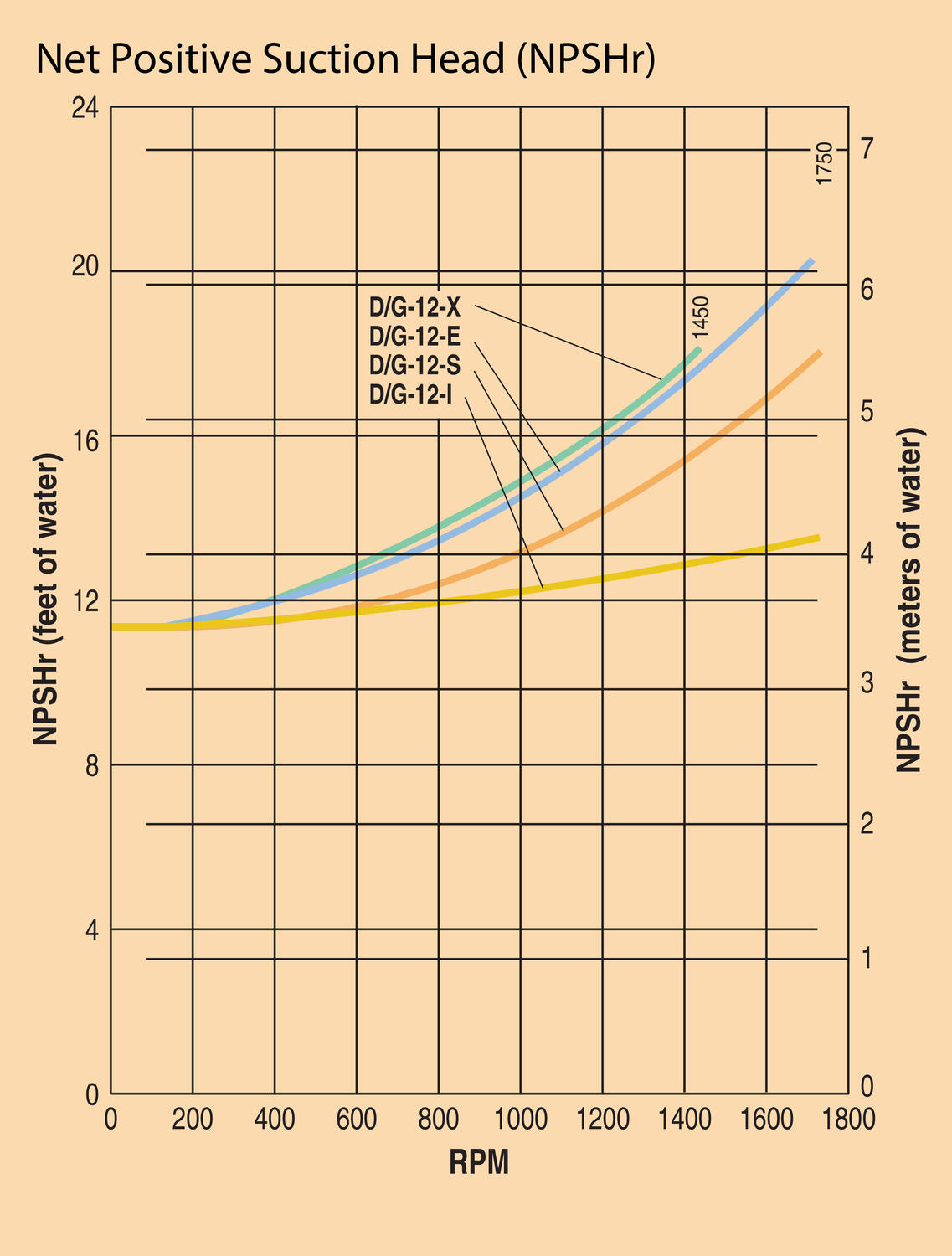

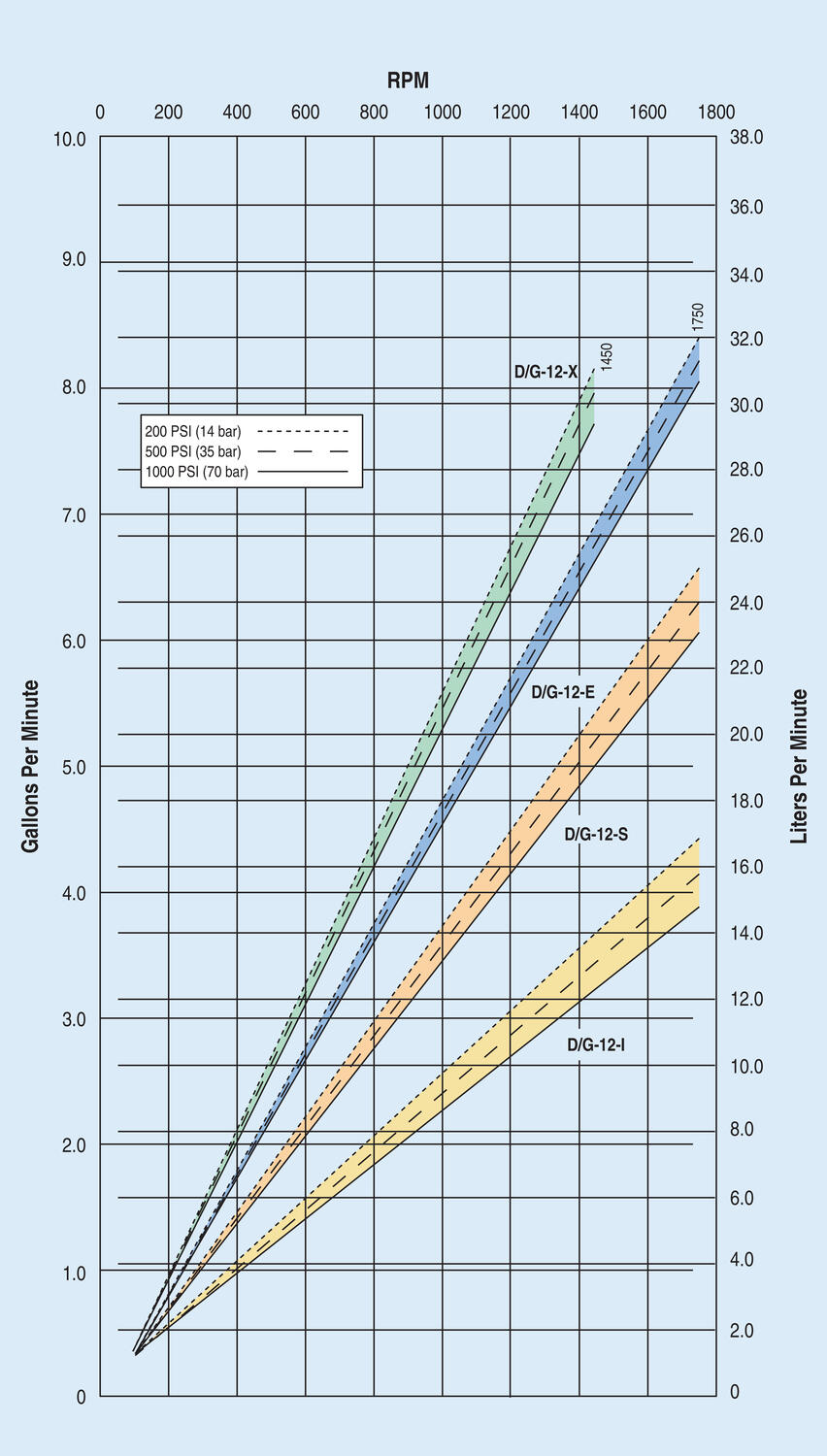

Pumpvärden

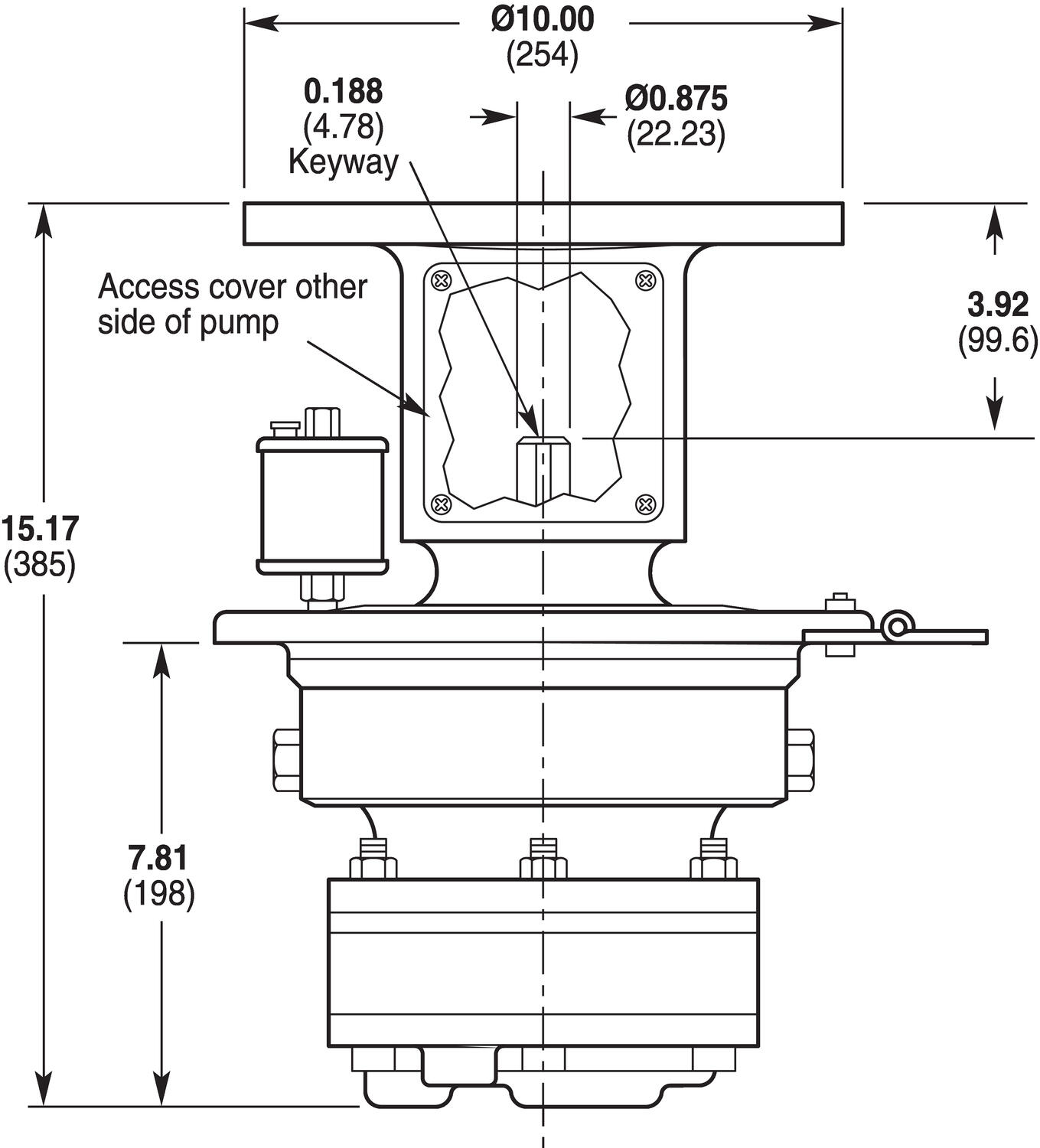

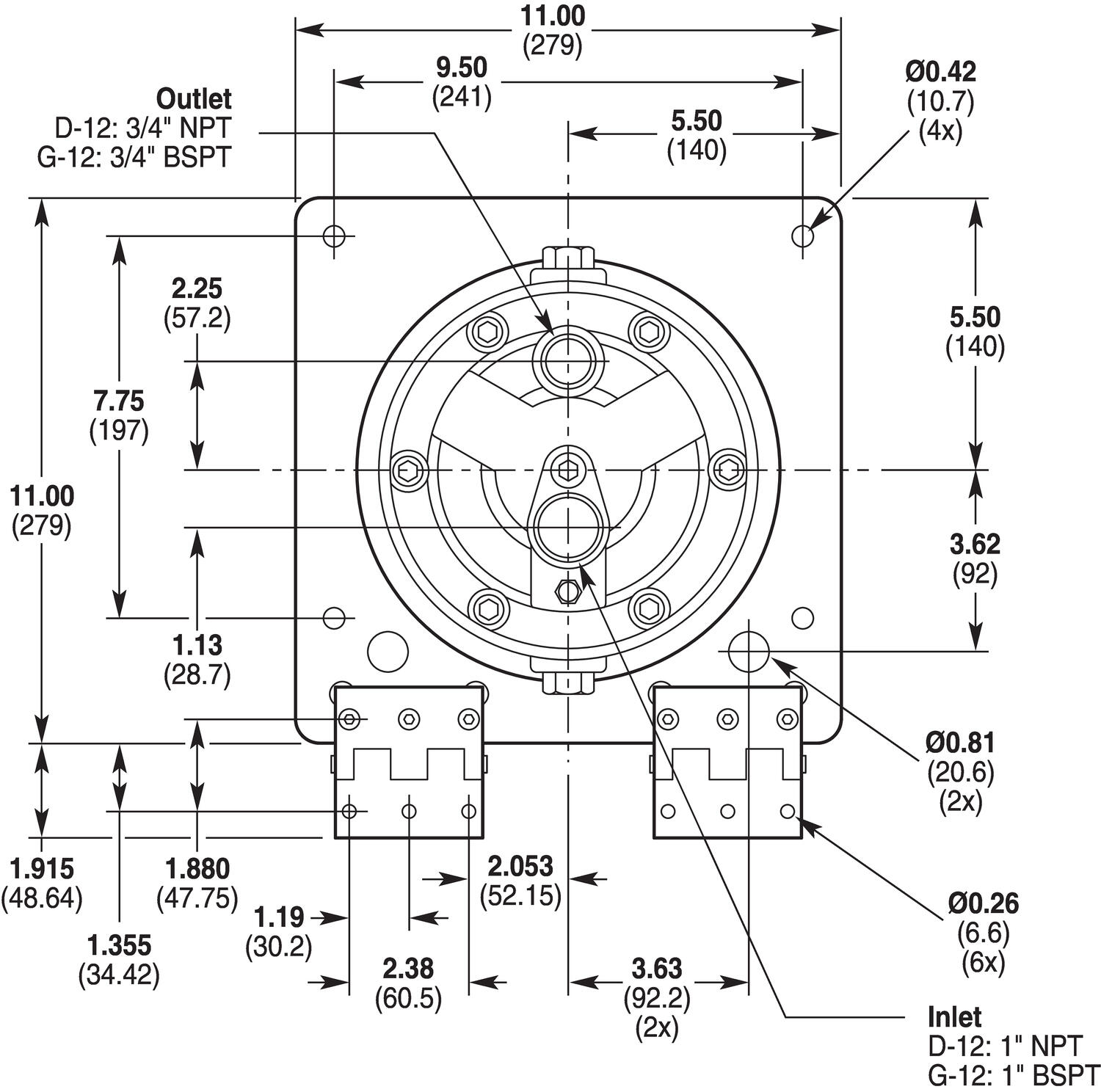

Ritningar och teknisk information

Produktinformation

Utförande för vertikalt montage med dränkt pumphuvud, flänsad för IEC 100/112 B5-motor

Wanner HydraCell är en serie mycket robusta membranpumpar speciellt lämpade för höga tryck och svåra pumpmedier, som också kan vara slitande. Pumparna har ingen genomgående axel med tätningar och mediet kommer aldrig i kontakt med mekanismen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.



HydraCell-pumparna som arbetar enligt förträngningsprincipen, är självsugande, så gott som pulsationsfria, torrkörningssäkra och självsugande. De är energisnåla och finns i många olika materialkombinationer. De finns även i ATEX-utförande för explosionsfarlig miljö.



Kemisk och petrokemisk industri: Slampump, api-pump, slurrypump, syrapumpar, bioolja, slitande aggressiva kemikalier, beckolja, syror och baser, lösningsmedel, polyuretanplast, lim, slam till filterpressar m.m.

Verkstadsindustri: Skärvätskor, oljor, kylning, rengöring m.m.

Trä-, massa- och pappersindustri: Slampump, slurrypump, syrapumpar, bioolja, slitande aggresiva kemikalier, lim, lack, pappers och massakemikalier, lut, beckolja, återanvänt processvatten, rengöring m.m.

Färgindustri: Färgpump, lack, lösningsmedel, sprayapplicering m.m.

Läkemedelsindustri: Dragétillverkning, syrapumpar, autoklavpump m.m.

Vattenrening: Slampump, slurrypump, syrapumpar, slitande aggressiva kemikalier, polymer, slutna system för biltvättar, membranfiltrering, dosering m.m.

Wanner g10 cut a way



Pumparna går att få i många olika material och utföranden, se våra vanligaste modeller nedan.
För komplett beställningsnyckel, se PDF under "Download".





Teknisk information

Pumphus

SS 316L, Gjutjärn, Mässing

Membran

EPDM, FKM, FFKM, PTFE, NBR, Neoprene, Aflas

O-ringar

EPDM, FKM, FFKM, PTFE, NBR, Neoprene

Ventilsäten

Keramik, Tungstenkarbid, SS 316L, SS 17-4

Ventiler

Keramik, Tungstenkarbid, Nitronic 50, SS 17-4

Fjäder

Elgiloy (överskrider SS 316L)

Fjäderhållare

Celcon, PP, PVDF, SS 17-7, Nylon

Flöde

2 - 30 l/min

Tryck

Max. 69 bar (slaglängd E, S, I), Max. 103 bar (slaglängd X)

Inloppstryck

Max. 17 bar

Temperaturer*

Aflas:            10 till 121°C
Buna-N:       -10 till 121°C
Neoprene:  -10 till 70°C
EPDM:        -10 till 121°C
FKM:            -10 till 121°C

FFKM:         10 till 121°C
PTFE:          -10 till 93°C

Celcon:         -10 till 60°C
PVDF:           -10 till 60°C
Nylon:         -10 till 60°C
PP:              -10 till 60°C
Elgiloy:          -10 till 121°C
Nitronic 50:  -10 till 121°C
Metall:        -10 till 121°C

Partikelstorlek

Max. 0,5 mm

Viskositet

Max. 3000 cP (beroende på installation och varvtal)

ATEX**

II 2G Ex h IIC T4 Gb (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

II 2D Ex h IIIC T135*C Db (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Maximalt effektuttag är 85% av pumpens maxeffekt.



II 3G Ex h IIC T4 Gc (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

II 3D Ex h IIIC T135*C Dc (max. mediatemp. 90 °C, omgivningstemp - 10 till 40 °C)

Maximalt effektuttag är 85% av pumpens maxeffekt.

Anslutningar (In/Ut)

1" BSPT / 3/4" BSPT (NPT eller flänsar på förfrågan)

Passande motor

IEC 100 - 112 B5, NEMA 182/184TC - 213/215TC

Rotationsriktning

Valfri

Axeldimension

7/8" (22,225 mm)

Oljevolym hydrauldel

ca. 1,4 l

Vikt

29 kg

* För applikationer där temperaturen går under 10 eller över 80 °C kontakta oss.

** För applikationer i explosionsfarlig miljö kontakta oss.



Reservdelar för vätskedelen på G12

Reservdelar offereras på begäran.

Nedan ser ni ett urval av de vanligaste reservdelarna.

Reservdelssats innehållande membran och o-ringar

Beställningsnr

Membran

Ventilsäten

Ventiler

Ventilfjädrar

Fjäderhållare

G10D52AXXXX

Aflas

-

-

-

-

G10D52TXXXX

Buna-N-XS

-

-

-

-

G10D52EXXXX

EPDM

-

-

-

-

G10D52GXXXX

Viton-XT

-

-

-

-

G10D52JXXXX

PTFE

-

-

-

-

G10D52KXXXX

FFKM

-

-

-

-


Komplett reservdelssats innehållande membran, o-ringar och kompletta ventiler

Beställningsnr

Membran

Ventilsäten

Ventiler

Ventilfjädrar

Fjäderhållare

G10K52TCCEC

Buna-N-XS

Ceramic

Ceramic

Elgiloy

Celcon

G10K52THFEY

Buna-N-XS

17-4PH ss

17-4PH ss

Elgiloy

Nylon

G10K52GHFEY

Viton-XT

17-4PH ss

17-4PH ss

Elgiloy

Nylon

G10K52THFEC

Buna-N-XS

17-4PH ss

17-4PH ss

Elgiloy

Celcon





Tillbehör/Reservdelar

Relaterade produkter

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Material Membran Varvtal Montage Tryck max Flöde max Material Ventiler Material Fjäderhållare Material Pumphus Effekt Lagersaldo
G12
REPLACED BY G12XRCTSFECA
Art:
G12XKCTSFECA Kopierad!
Buna-N
103 bar
33,4 l/min
SS 17-4
Celcon
Gjutjärn
G12
Art:
G12 M ADAPTER 3KW 4-POL Kopierad!
1450 rpm
Adapter
46 bar
30,6 l/min
3 kW
G12
Art:
G12 M ADAPTER 4KW 4-POL Kopierad!
1450 rpm
Adapter
62 bar
30,6 l/min
3 kW
G12
Art:
G12 M ADAPTER 1,5KW 6-POL Kopierad!
950 rpm
Adapter
33 bar
20,3 l/min
1,5 kW
G12
Art:
G12 M ADAPTER 2,2KW 6-POL Kopierad!
950 rpm
Adapter
51 bar
20,3 l/min
2,2 kW
G12
Art:
G12 M ADAPTER 1,1KW 8-POL Kopierad!
730 rpm
Adapter
32 bar
15,4 l/min
1,1 kW
G12
Art:
G12 M ADAPTER 1,5KW 8-POL Kopierad!
730 rpm
Adapter
45 bar
15,4 l/min
1,5 kW
