HYDRA-CELL

G20 - G21 - G22 Plast

Motordriven membranpump

Wanner Hydra-Cell är en serie med robusta membranpumpar speciellt lämpade för höga tryck och svåra samt slitande pumpmedier. Eftersom pumparna saknar genomgående axel med tätningar kommer mediet aldrig i kontakt med mekanismen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.
  • Flöde 0,0045 - 3,8 l/min
  • Tryck max. 24 bar
  • Klarar slitande vätskor
  • Tätningslös och klarar torrkörning

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
HYDRACELL

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Particle size Max. 0,2 mm mm
Material Membran Buna-N-XS
Rotation Valfri
Material Ventilfjädrar Elgiloy
Axeldimension Hålaxel 19 mm
Temperaturområde till 60 °C
Olja 5W30
Material Ventilsäten SS 17-4
Tryck max 17 bar
Viskositet max 1000 cP
Flöde max 3,8 l/min
Anslutning utlopp 3/8" BSPT
Material Ventiler SS 17-4
Systemtryck max 17 bar
Oljevolym Hydrauldel 0,12 l
Anslutning inlopp 1/2" BSPT
Material Fjäderhållare Celcon
Material Pumphus PP

Nerladdningsbara filer

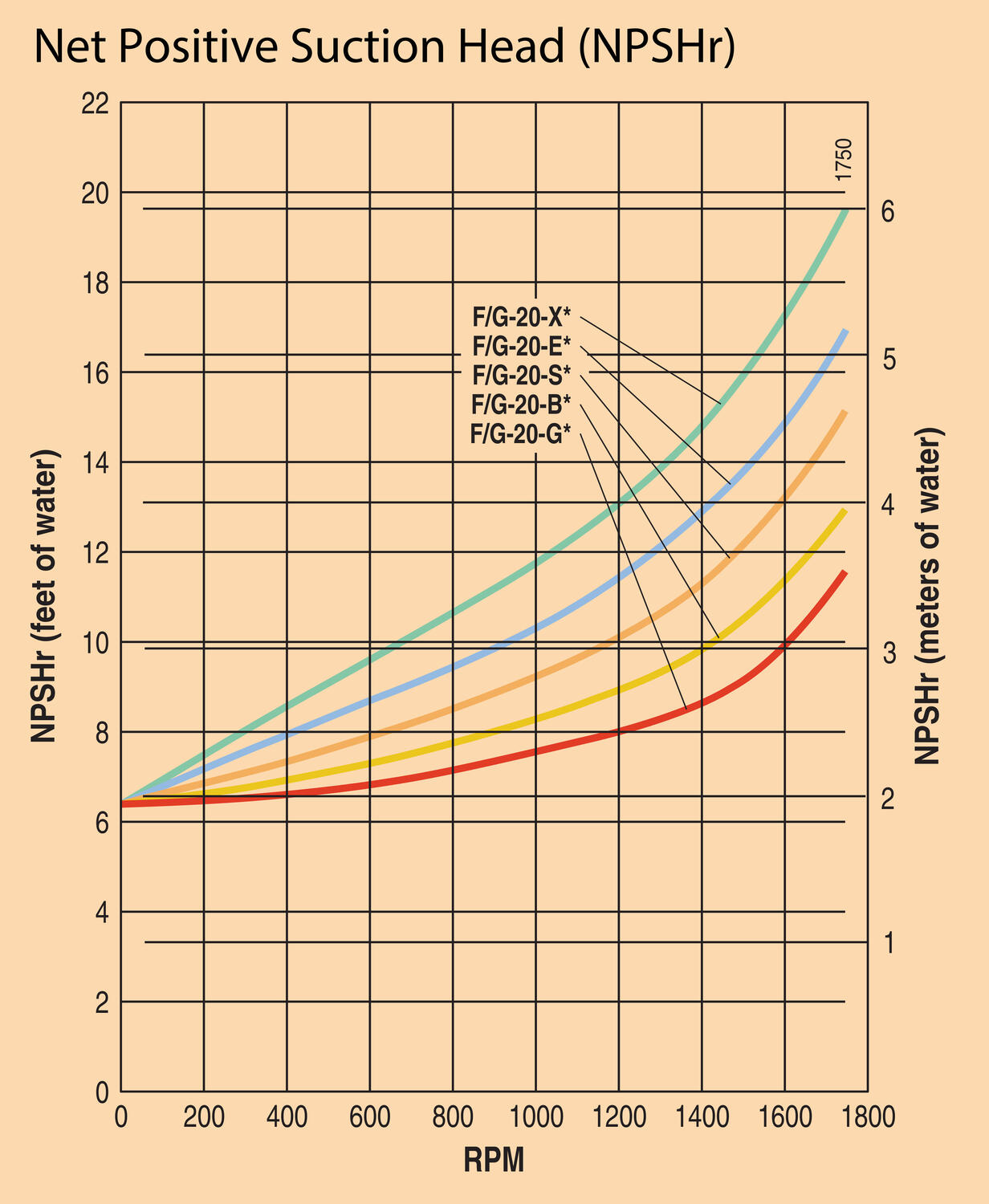

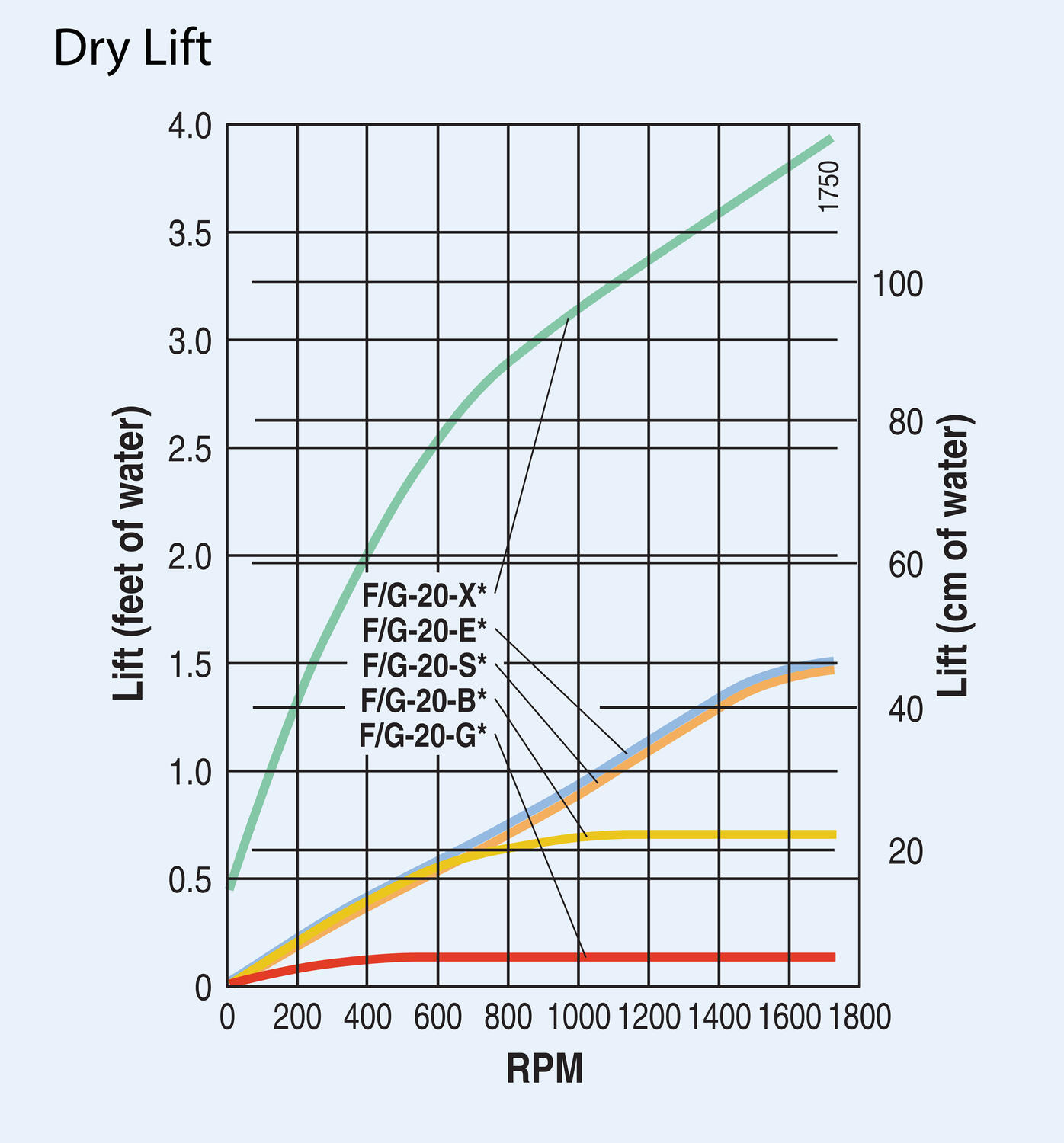

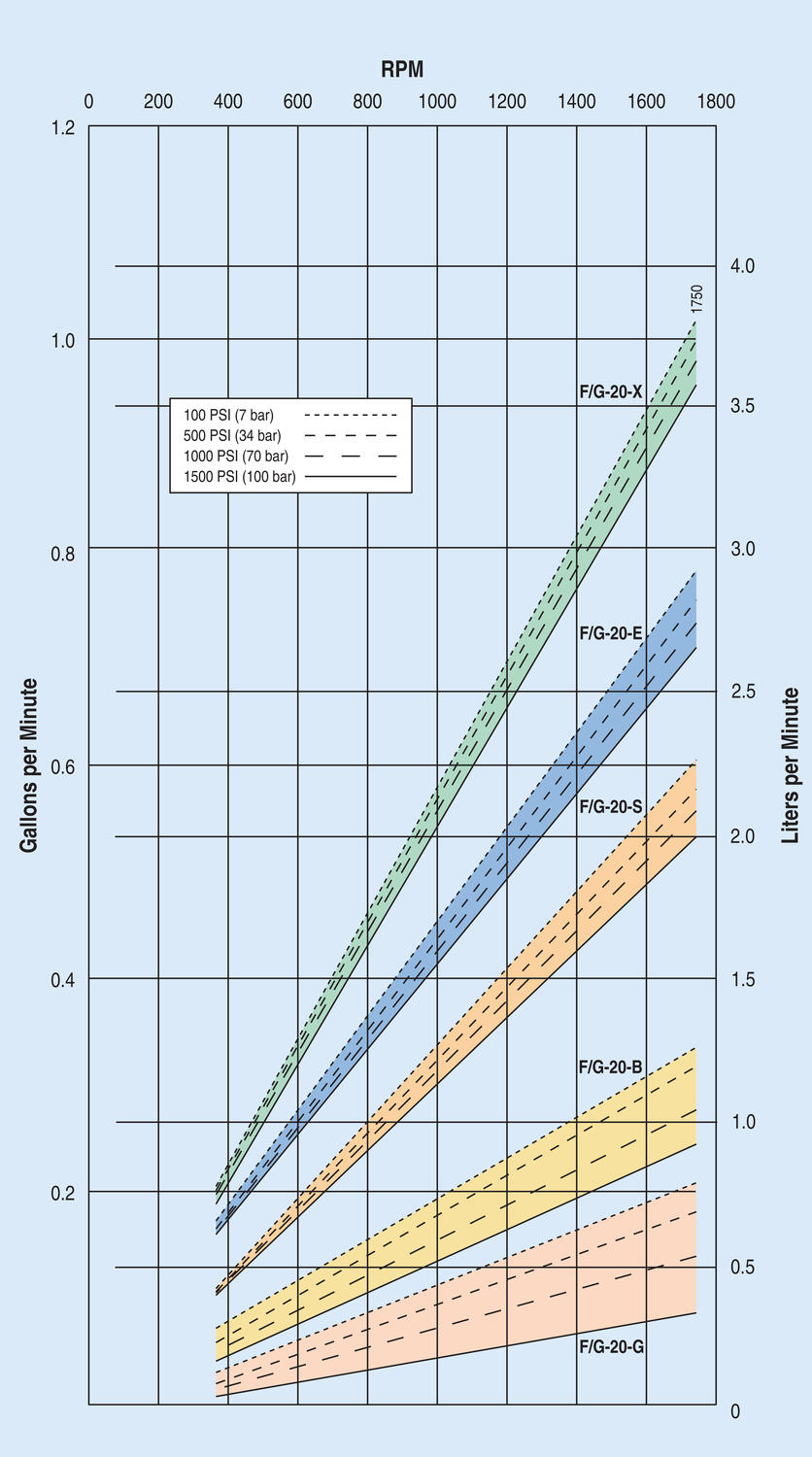

Pumpvärden

Ritningar och teknisk information

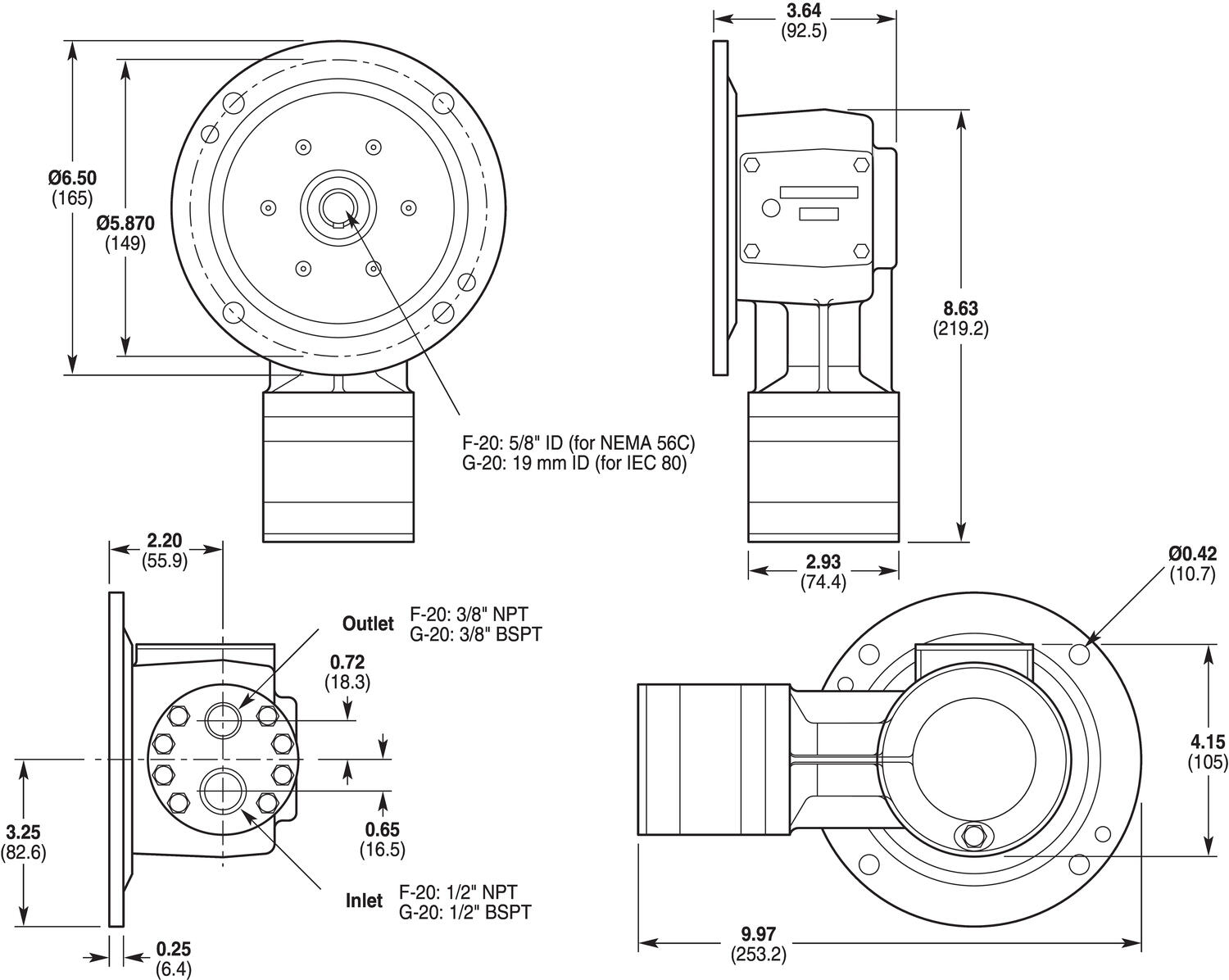

hydracell_G20_kynar_drawing

Ritning G20

Produktinformation

Wanner HydraCell är en serie med robusta membranpumpar speciellt lämpade för höga tryck och svåra samt slitande pumpmedier. Eftersom pumparna saknar genomgående axel med tätningar kommer mediet aldrig i kontakt med mekanismen. Membranen är avlastade med jämnt tryck över hela ytan, vilket ger dem mycket lång livslängd.



HydraCell-pumparna som arbetar enligt förträngningsprincipen är självsugande, torrkörningssäkra och så gott som pulsationsfria. De är energisnåla och finns i många olika materialkombinationer. Dessa finns även i ATEX-utförande för explosionsfarlig miljö.



Kemisk och petrokemisk industri: Slampump, api-pump, slurrypump, syrapumpar, bioolja, slitande aggressiva kemikalier, beckolja, syror och baser, lösningsmedel, polyuretanplast, lim, slam till filterpressar m.m.

Verkstadsindustri: Skärvätskor, oljor, kylning, rengöring m.m.

Trä-, massa- och pappersindustri: Slampump, slurrypump, syrapumpar, bioolja, slitande aggresiva kemikalier, lim, lack, pappers och massakemikalier, lut, beckolja, återanvänt processvatten, rengöring m.m.

Färgindustri: Färgpump, lack, lösningsmedel, sprayapplicering m.m.

Läkemedelsindustri: Dragétillverkning, syrapumpar, autoklavpump m.m.

Vattenrening: Slampump, slurrypump, syrapumpar, slitande aggressiva kemikalier, polymer, slutna system för biltvättar, membranfiltrering, dosering m.m.

Wanner g10 cut a way





Teknisk information

Pumphus

PP, PVDF (Kynar)

Membran

EPDM, FKM, PTFE, NBR, Neoprene, Aflas

O-ringar

EPDM, FKM, PTFE, NBR, Neoprene

Ventilsäten

Keramik, Tungstenkarbid, SS 316L, SS 17-4, Hastelloy C

Ventiler

Keramik, Tungstenkarbid, Nitronic 50, SS 17-4, Hastelloy C

Fjädrar

Elgiloy (överskrider SS 316L), Hastelloy C

Fjäderhållare

Celcon, PP, PVDF, SS 17-7, Hastelloy C, Nylon

Flöde

0,0045 - 3,8 l/min

Utloppstryck

Max. 21 bar PP, Max. 24 bar PVDF

Inloppstryck

Max. 17 bar

Temperaturer*

Pumphus PP:         -10 till 60°C

Pumphus PVDF:    -10 till 82°C



Aflas:               38 till 121°C
Buna-N:          -1 till 110°C
Neoprene:      10 till 49°C
EPDM:            10 till 100°C
FKM:               4 till 121°C
PTFE:            16 till 93°C

Celcon:         -10 till 60°C
PVDF:           -10 till 60°C
Nylon:           -10 till 60°C
PP:                -10 till 60°C
Elgiloy:         -10 till 121°C
Nitronic 50:  -10 till 121°C
Metall:          -10 till 121°C

Partikelstorlek

Max. 0,2 mm

Viskositet

Max. 1000 cP (beroende på installation och varvtal)

Anslutningar (In/Ut)

1/2" BSPT / 3/8" BSPT (NPT eller flänsar på förfrågan)

Rotationsriktning

Valfri

Oljevolym hydrauldel

0,12 l

Vikt

4,1 kg

* För applikationer där temperaturen går under +10 °C kontakta oss.

Tillbehör/Reservdelar

Relaterade produkter

Telfas kundundersökning 2025
Företagsnytt

Kundundersökning 2025

Vi på Telfa strävar alltid efter att utvecklas och erbjuda den bästa möjliga servicen till våra kunder. För att kunna göra det behöver vi din hjälp!

VICTOR pumps vid tillverkning av ljus
Pumpskola

Victor Pumps | Transport av paraffin vid produktion av ljus

Ljuset har en symbolisk roll i många traditioner och högtider. Victor Pumps innerkugghjulspumpar spelar en avgörande roll i tillverkningen av ljus genom att effektivt transportera paraffin...

Telfa ställer ut på Euro Expo industrimässor runt om i hela landet under 2025! Besök oss i vår monter
Företagsnytt

Träffa oss på Euro Expo Industrimässor 2025

Telfa ställer ut på Euro Expo industrimässor över hela Sverige under 2025 – här kan du följa vår mässkalender och se när vi är nära dig!

Verder dura slangpump
Pumpskola

Verderflex | Dura slangpump

Verderflex Dura slangpumpar är robusta, kompakta och lättunderhållna peristaltiska pumpar för krävande applikationer. Användningsområden inkluderar vattenrening, livsmedels- och dryckesindustrin, kemisk industri, tryck- och förpackningsmaskiner, gruvindustri och bilindustrin. Deras avancerade slangdesign ger hög motståndskraft mot utmattning och optimerar smörjmedlets fördelning, vilket minskar friktion och värmeutveckling.

Viskositet mäter en vätskas eller gas' motstånd mot att flöda, beskriver hur trögflytande ämnet är. Exempel: vatten (låg viskositet), honung (hög viskositet).
Pumpskola

Viskositet | Behöver ni hjälp att lista ut viskositeten?

Osäker på vad ert media har för viskositet? Ingen fara! Kolla in vårt klipp i artikeln för att lära dig mer.

Jabsco | Utility Impellerpump
Pumpskola

Jabsco | Utility Impellerpump

Utility impellerpumpen från Jabsco är perfekt för dem som behöver en pålitlig och hållbar pump för tuffa förhållanden. Den tål kontinuerlig användning och torrkörning, har en inbyggd termobrytare och ett bärhandtag för enkel transport.

Favoriter Varianter Material Membran Varvtal Montage Tryck max Flöde max Material Ventiler Material Fjäderhållare Material Pumphus Effekt Lagersaldo
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20XDPTHFECG Kopierad!
Buna-N-XS
17 bar
3,8 l/min
SS 17-4
Celcon
PP
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
PUMP PP/NBR SHAFT-DRIVEN
Art:
G21XDPTSNEPG Kopierad!
Buna-N
17 bar
3,8 l/min
Nitronic 50
PP
PP
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
PUMP PVDF/FKM FOR ADAPTER
Art:
G22XDMGCCTMG Kopierad!
FKM
24 bar
3,8 l/min
Keramisk
PVDF
PVDF
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20 PP KOMPAKT 0,55W 4-POL Kopierad!
1450 rpm
Kompaktmonterad
17 bar
3,1 l/min
PP
0,55 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20 PVDF KOMPAKT 0,55W 4-POL Kopierad!
1450 rpm
Kompaktmonterad
24 bar
3,1 l/min
PVDF
0,55 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20 PP KOMPAKT 0,37W 6-POL Kopierad!
950 rpm
Kompaktmonterad
17 bar
2,08 l/min
PP
0,37 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20 PVDF KOMPAKT 0,37W 6-POL Kopierad!
950 rpm
Kompaktmonterad
24 bar
2,08 l/min
PVDF
0,37 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20 PP KOMPAKT 0,18W 8-POL Kopierad!
730 rpm
Kompaktmonterad
17 bar
1,58 l/min
PP
0,18 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G20 PVDF KOMPAKT 0,25W 8-POL Kopierad!
730 rpm
Kompaktmonterad
24 bar
1,58 l/min
PVDF
0,25 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G22 PP ADAPTER 0,55W 4-POL Kopierad!
1450 rpm
Adapter
17 bar
3,1 l/min
PP
0,55 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G22 PVDF ADAPTER 0,55W 4-POL Kopierad!
1450 rpm
Adapter
24 bar
3,1 l/min
PVDF
0,55 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G22 PP ADAPTER 0,37W 6-POL Kopierad!
950 rpm
Adapter
17 bar
2,08 l/min
PP
0,37 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G22 PVDF ADAPTER 0,37W 6-POL Kopierad!
950 rpm
Adapter
24 bar
2,08 l/min
PVDF
0,37 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G22 PP ADAPTER 0,18W 8-POL Kopierad!
730 rpm
Adapter
17 bar
1,58 l/min
PP
0,18 kW
Motordriven membranpump G20 - G21 - G22 Plast från Wanner (HydracCell). Wanner HydraCell är en mycket robust pump som klarar av det mesta.
Art:
G22 PVDF ADAPTER 0,25W 8-POL Kopierad!
730 rpm
Adapter
24 bar
1,58 l/min
PVDF
0,25 kW
