DELLMECO

AISI 316L elektropolerad

AODD Hygienisk tryckluftsdriven membranpump

Dellmeco "Sanitary series" är en serie tryckluftsdrivna membranpumpar särskilt utformade för att möta kraven för livsmedel, dryck, läkemedel och kosmetikaindustrin. Smörjfritt luftfördelningssystem, underhållsfritt kul-backventilsystem och total visuell inspektion av vätskeberörda delar kan vara några av denna pumpseries viktigaste funktioner.
  • Flöde max 850 l/min
  • Tryck max 8 bar
  • Självsugande max 9,0 m
  • Hanterar partiklar och viskösa vätskor

Vald variant

Här kan du välja fler varianter pumpar | Telfa AB
DELLMECO

Skriv ut/Spara som PDF

Teknisk data

Produktinformation

Teknisk information

Tillbehör, Reservdelar & Relaterade produkter

Vald variant

Teknisk data

Vikt 5 kg
Sughöjd våt 9 m
Material Membran PTFE
Anslutning port SMS 25
Anslutning luft R1/8"
Temperaturområde till 120 °C
Material O-ring PTFE
Anslutning ljuddämpare G1"
Tryck max 8 bar
Flöde max 30 l/min
Temperaturområde från -37 °C
Partikelstorlek max 4 mm
Material Ventiler PTFE
Lagerförd artikel Ja
Sughöjd torr 1,5 m
Material Pumphus AISI 316

Nerladdningsbara filer

Pumpvärden

hygienisk dm 15/30 flödeskurva

Selection_curve.tif

EXEMPEL:
För att optimera livslängd och effektivitet så rekomenderar vi att man hamnar mitt på kurvan.
1, Kapacitetsbehov, flöde och tryck.
(exempel: 50 l/min och 4 bar)
2, Ungefärligt behov av lufttryck och luftflöde för pump att hantera ovan behov.
(exempel: luftflöde = 0,40 Nm3/min, lufttryck 6 bar)

Ritningar och teknisk information

Dellmeco SS316L hyg_ritning

DM 15/30 H

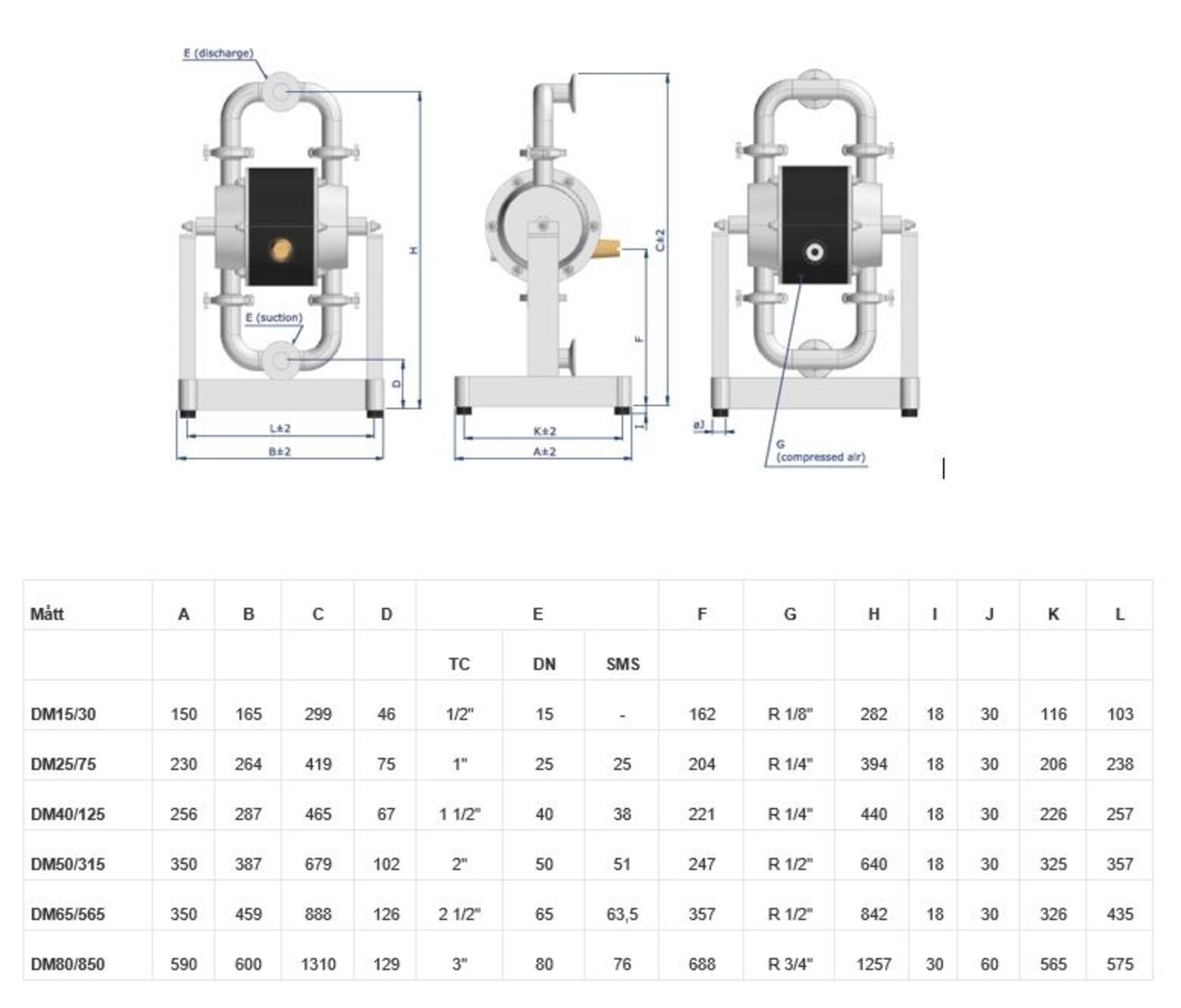

Dellmeco SS316L hyg_ritning

DM 25/75 H - DM80/850 H

Viscositets konverterare

En produkts viskositet påverkar pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1cPs.
Ex. Vid ex. behov på 200 l/min och en viskositet på 2 000 cPs, resulterar i ett behov av flöde på 248 l/min.

Produktinformation

Dellmeco "Sanitary series" är en serie tryckluftsdrivna membranpumpar särskilt utformade för att möta kraven för livsmedel, dryck, läkemedel och kosmetikaindustrin. Smörjfritt luftfördelningssystem, underhållsfritt kul-backventilsystem och total visuell inspektion av vätskeberörda delar kan vara några av denna pumpseries viktigaste funktioner.

Dellmeco "Made to be clean" är en design som möjliggör total visuell inspektion av vätskeberörda delar; inga dolda utrymmen där bakterier kan växa. Klämkopplingarna och skruvarna till pumphuset plockas enkelt bort för fullständig demontering och rengöring av pumpens alla delar. Pumpen är också utformad för rengöring C.I.P och sterilisering S.I.P på plats. Efter en sådan åtgärd vändes pumpen enkelt upp och ner för dränering.

Pumpserien går också att få i ATEX.




1. Snabb och enkel demontering

Pumpens klämkopplingar ger snabb demontering utan verktyg.

4. Smörjfri luftventil

Pumpens tätningar är smörjfria vilket gör att produkt och omgivningen hålls fri från föroreningar.

2. Plan membranyta

"Sandwich"-membranet har en helt plan yta vilket eliminerar problem med bakterietillväxt.

Membranet finns i material livsmedelskvalitet - Oblandad ren TFM (PTFE).

5. Olika typer av anslutningar

Pumpen levereras med standardanslutningar enligt DIN 11851. Pumpen kan även utrustas närapå med alla anslutningar som används inom hygienmarknaden likt: TRiClamp, SMS, RJT, JIS, ANSI, etc.



3. Överlägsen finish

Den vätskeberörda delen och utsidan av pumpen är elektropolerad för att erhålla överlägsen finish och hygien. Speciell ytfinish kan erhållas efter önskemål.

6. Pump utformad för C.I.P. och S.I.P.

"Cleaning-In-Place" (CIP) och "Sterilization-In-Place" (SIP) är system utformade för automatisk rengöring och desinfektion utan stora monteringsarbeten av pumpsystemet.



Specialversioner

Pump monterad på vagn.

Gör din Dellmeco-pump mobil.

Vagnen passar och är tillgänglig för alla pumpstorlekar.

Mantlad pump för uppvärmning eller kylning.

Värme/kylmantel används när en produkt/vätska måste hålla en specifik temperatur, hög eller låg, genom hela processen. Ett värme- eller kylmedium cirkulerar kontinuerligt på insidan av manteln. Manteln täcker hela pumpens vätskedel och finns tillgänglig för alla pumpar i sanitetsserien.







Flödesreduktion viskositet

En produkts viskositet kan påverka pumpkapciteten. Generellet beräknas pumpkurvor på vatten och med viskositet 1 cPs.

Värdet måste reduceras motsvarande när man pumpar viskösa vätskor.









PULSATIONSDÄMPARE



Få mindre pulsationer med hjälp av en pulsationsdämpare.

För mer information klicka på länken nedan

Pulsationsdämpare Dellmeco







Teknisk information

Pumpmodell DM

15/30

25/75

40/125

50/315

65/565

80/850

Max flöde (l/min)

30

75

125

315

565

850

Max tryck (bar)

8

Portanslutning SMS

25

25

38

51

63.5

76

Portanslutningsalternativ

TriClamp, SMS

Tryckluftsanslutning

R 1/8"

R 1/4"

R 1/4"

R 1/2"

R 1/2"

R 3/4"

Ljuddämpare anslutning

G1"

G11/4"

G11/4"

G11/2"

G11/2"



Sughöjd torr (m)

1,5

3,0

4,0

4,0

5,0

5,0

Sughöjd våt (m)

9,0



Max storlek partiklar (mm)

4

5

8

11

14

15

Temperatur max NBR, EPDM (°C)*

-30/+80**

Temperatur max PTFE (°C)*

-30/+120**

Vikt (kg)

5

8

11

26

34

85

Pumphus material

AISI 316L

Ventilhus material (center housing)

PE, PE ledande

Membran material alternativ

TFM/PTFE

Ventiler (kula) material alternativ

 PTFE, AISI 316

 PTFE

Packning material alternativ

PTFE

ATEX kod

ATEX II 2GD TX



* OBS, vid minusgrader bör man försäkra att tryckluften är ren och torr. Anti-frysmedia för att undvika frysning av kondensvatten i ventilhuset rekommederas inte då det kan påverka materialet i O-ringar och lager i ventilhuset, med förkortad livslängd som resultat.

** Detta är peaktemperaturer, vid kontinuerlig drift är max temperaturen 10 grader lägre
